DS1302 ჩიპი შეუფერხებლად აერთიანებს რეალურ დროში საათს/კალენდარულ სისტემას და 31 ბაიტი სტატიკური RAM, რომელიც მოხდენილად ახდენს დროის საიდუმლოების საიდუმლოებებს.იგი უზრუნველყოფს მიკროპროცესორებთან ეფექტურად კომუნიკაციის საშუალებას გამარტივებული სერიული ინტერფეისის გამოყენებით.ეს დოკუმენტი ღრმად შედის ჩიპის არქიტექტურაში, აღმოაჩენს რთულ მუშაობას და ელექტრონების ცეკვას მის სქემებში.ეს გაღვიძებს ტექნოლოგიური დიზაინის ელეგანტურობით ჩაფიქრებულთა ცნობისმოყვარეობას.

კატალოგი

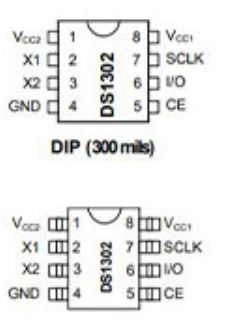

DS1302 PIN კავშირების მიმოხილვა

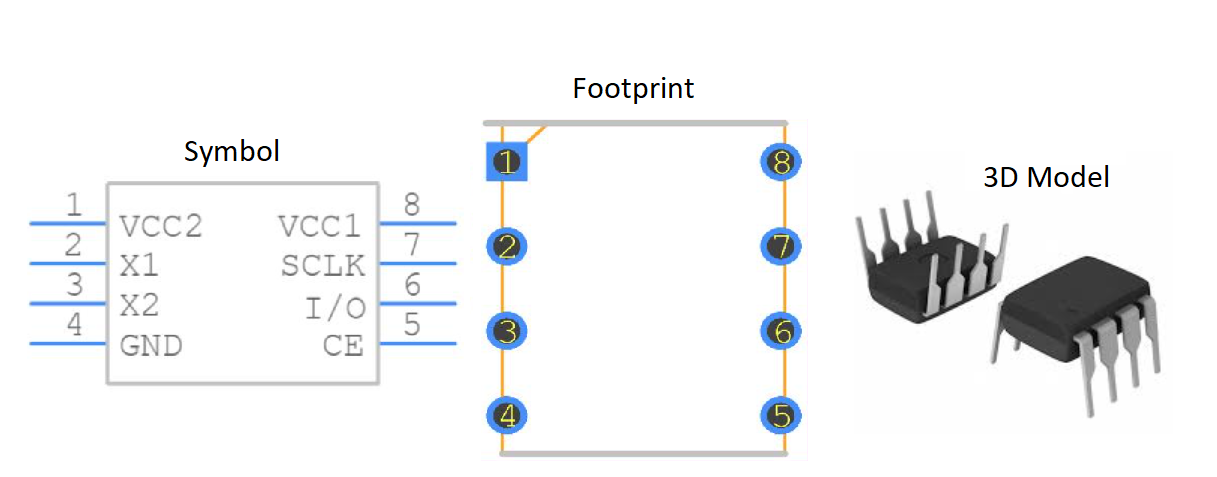

DS1302- ის CAD მოდელი

მიმოხილვა DS1302

განსაზღვრული არ DS1302 აერთიანებს რეალურ დროში/კალენდარს 31 ბაიტი სტატიკური RAM, რომელიც დამზადებულია დაბალი სიმძლავრის სცენარებში.იგი უზრუნველყოფს დეტალურ დროში ინფორმაციას წამში, წუთებში, საათებში, დღეებში, თარიღებზე, თვეებსა და წლებებზე, დასრულებულია ნახტომი წლის კორექტირებით.ეს სისტემა საშუალებას იძლევა 24-საათიანი და 12-საათიანი დროის ფორმატები, რომელშიც მოცემულია AM/PM ინდიკატორი, ციფრული დროის ჩვენების ნორმების მომხმარებლის პრეფერენციების გათვალისწინებით.მისი სერიული კომუნიკაციის ინტერფეისი ამარტივებს მრავალფეროვან მიკროპროცესორებთან დაკავშირებას, რაც განასახიერებს სისტემის დიზაინში ადაპტირებას.

DS1302- ის თვისებები

ინტეგრირებული დრო და მონაცემთა მართვა

DS1302 ამტკიცებს, რომ კარგად არის მომრგვალებული ვარიანტი დროული დავალებების შესრულებისთვის, მოიცავს ყველა ოპერაციას, ხოლო მისი RAM– ში დროებითი მონაცემების შენახვისას.დროის დაცვა ეფექტურად ხორციელდება გამარტივებული სამ მავთულის სერიული ინტერფეისით, რაც საშუალებას იძლევა გლუვი კომუნიკაცია მიკროკონტროლერებთან.ეს კონფიგურაცია შეიცავს მონაცემთა გადაცემის მრავალფეროვან მეთოდებს, მაგალითად, ერთჯერადი ბაიტი და ადიდების რეჟიმში, მოქნილობის ინექციას რთულ სისტემებში.

ენერგიის ეფექტური გამოყენება

DS1302- ის მნიშვნელოვანი მახასიათებელია მისი გონივრული ენერგიის გამოყენება, რომელიც ფუნქციონირებს ძაბვის ფარგლებში 2.0V- დან 5.5V- მდე.2.0V- ზე მუშაობისას, იგი იყენებს მხოლოდ 300NA- ს, წარმოადგენენ თავს, როგორც კარგად შესაფერისი არჩევანი დაბალი სიმძლავრის პროგრამებისთვის, როგორიცაა ბატარეის ენერგია.ენერგოეფექტურობის ეს დონე ამცირებს ბატარეის ცვლილებების სიხშირეს, აღჭურვილობის სიცოცხლის გახანგრძლივებას - სასარგებლო ფაქტორი დისტანციური კონფიგურაციების მართვისთვის, რომლებიც ეძებენ საიმედოობას და ნაკლებ შეფერხებებს.

სივრცე-ეკონომიკური დიზაინი

DS1302- ის კომპაქტური 8-პინიანი დიპლომატიური და ამრიგად, პაკეტები უზრუნველყოფს მინიმალურ ადგილს, მიმზიდველი თვისება მოწყობილობების დიზაინში, სადაც ყველა სივრცე ფასდაუდებელია.ფორმის ფაქტორების მრავალფეროვნება აშკარაა მის დასაქმებაში სხვადასხვა სექტორში, სამომხმარებლო ელექტრონიკიდან სამრეწველო აპარატებამდე.გარდა ამისა, მისი მცირე პაკეტი ამარტივებს ჩიპის შეყვანას არსებულ წრეში, რაც უფრო მარტივია ჩვენთვის, რომ უფრო ძველი სისტემები განაახლოს უპრობლემოდ.

ფართო ოპერაციული ტემპერატურის დიაპაზონი

DS1302– ის შესაძლებლობები, რომ საიმედოდ იმოქმედონ სამრეწველო ტემპერატურის დიაპაზონში, ვრცელდება მისი გამოყენებადობა, რაც საშუალებას აძლევს მას განვითარდეს გარემო პირობებში.ეს თვისება მას საიმედო არჩევანს ქმნის მოწყობილობებისთვის, რომლებიც სტაბილურად უნდა შეასრულონ ექსტრემალურ ტემპერატურაზე, მაგალითად, გარე პარამეტრებში და საავტომობილო პროგრამებში.ძლიერი ტემპერატურის ტოლერანტობა წარმოადგენს მისი ურყევი საიმედოობის აღტაცებას, თვისებას, რომელიც უაღრესად განიხილება მისიის სცენარებში.

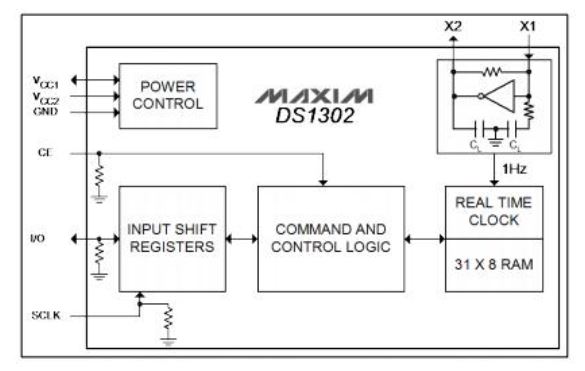

DS1302 ფუნქციური ბლოკის დიაგრამა

ტექნიკური მახასიათებლები

Maxim Integrated უზრუნველყოფს სპეციფიკაციების ფართო სპექტრს DS1302+ - სთვის, რომელიც ემსახურება როგორც ყოვლისმომცველ სახელმძღვანელოს, რომ გააცნობიეროს მისი შესაძლებლობები და იგი შეუფერხებლად ინტეგრირდეს მრავალფეროვან პროგრამებში.განსაზღვრული არ DS1302+ ექსკლუზიური დროული ფუნქციონირების პროცესში, ასპექტს სისტემების ასპექტი, რომელიც სურს შეინარჩუნოს დეტალური დროების შენარჩუნება და მონაცემთა ეფექტური მენეჯმენტი.ქვემოთ მოცემულ ცხრილში მოცემულია ტექნიკური სპეციფიკაციები, ატრიბუტები, პარამეტრები მაქსიმალური ინტეგრირებული DS1302+.

ოპერაციული წრე DS1302

DS1302 რეალურ დროში საათის მოდული აკავშირებს მიკროპროცესორებთან სინქრონული სერიული კომუნიკაციის ინტერფეისით, საჭიროა მხოლოდ სამი კავშირი: ჩიპი ჩართეთ (CE), შეყვანა/გამომავალი (I/O) და სერიული საათი (SCLK).გაყვანილობის ეს გამარტივებული ჩარჩო დაფასებულია მისი სიმარტივისა და საიმედოობისთვის, რაც ასახავს დიზაინის ელეგანტურობის სურვილს.მონაცემთა გადაცემა საათში და ოპერაციიდან/ოპერატიული მეხსიერება შეიძლება მოხდეს ან ერთი ბაიტი ერთდროულად, ან 31 ბაიტამდე ადიდებული.დიზაინი საშუალებას იძლევა ოპერაცია უკიდურესად დაბალ ენერგიაზე, ინარჩუნებს მონაცემებსა და საათის ინფორმაციას 1 μW- ზე ნაკლებ დროზე.ტიპიური საოპერაციო წრე ნაჩვენებია ქვემოთ.

ალტერნატივები DS1302- ისთვის

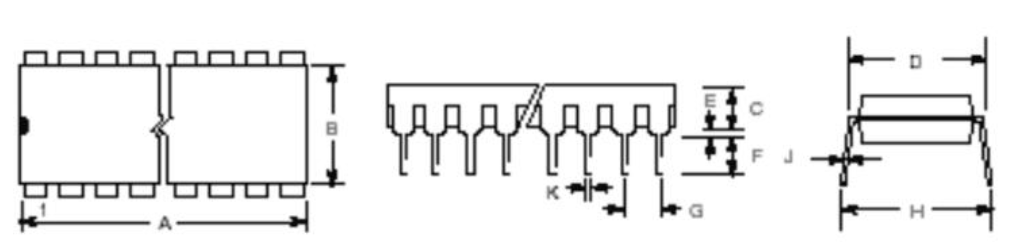

DS1302- ის ზომები

DS1302- ის მწარმოებელი

Maxim Integrated ხელმძღვანელობს ტექნოლოგიურ ლანდშაფტს სინქრონიზაციის, ენერგოეფექტურობისა და მონაცემთა საიმედოობის საფუძვლიანი წინსვლებით, ფოკუსირებულია დროზე, ენერგიის მენეჯმენტსა და საკომუნიკაციო ტექნოლოგიებზე.ეს სფეროები ხელს უწყობს ელექტრონულ ურთიერთქმედებებს და ენერგიის გამოყენების ოპტიმიზაციას, საიმედო ინფორმაციის გაცვლის უზრუნველყოფას.კომპანია ხელს უწყობს კრეატიულ ინჟინერიას ძლიერი ინსტრუმენტებისა და რესურსების შეთავაზებით, რომლებიც ამსუბუქებენ რთულ დიზაინის გამოწვევებს, რაც საშუალებას მოგვცემს განვითარდეს გარანტიით და სიზუსტით.

შედარებითი ნაწილები

მონაცემთა ცხრილი PDF

DS1302 მონაცემთა ცხრილები

DS1302+ მონაცემთა ცხრილები

DS1302N მონაცემთა ცხრილები

DS1307N+ მონაცემთა ცხრილები

DS1337+ მონაცემთა ცხრილები

DS1672-2+ მონაცემთა ცხრილები
