ჩამკეტი vs არაჩამკეტი რელე: რომელია უკეთესი?
2026-04-27 80

რელეები მნიშვნელოვანი კომპონენტებია, რომლებიც გამოიყენება ელექტრული სქემების უსაფრთხოდ და ეფექტურად გასაკონტროლებლად.ისინი საშუალებას აძლევს მცირე სიგნალს გადართოს უფრო დიდი მოწყობილობები, როგორიცაა ძრავები, განათებები და მოწყობილობები.ბევრ სისტემაში რელეს სწორი ტიპის არჩევამ შეიძლება გავლენა მოახდინოს მთლიანი მიკროსქემის მუშაობაზე.ეს სტატია განმარტავს განსხვავებას ჩამკეტ და არასამაგრ რელეებს შორის, როგორ მუშაობენ ისინი და როდის უნდა გამოიყენოთ თითოეული.ის ასევე მოიცავს გაყვანილობას, გავრცელებულ შეცდომებს და პრობლემების მოგვარების რჩევებს, რომლებიც დაგეხმარებათ რელეების სწორად გამოყენებაში რეალურ აპლიკაციებში.

კატალოგი

ნახაზი 1. ჩამკეტი vs არაჩამკეტი რელე

რა არის რელე?

ა რელე არის ელექტრომომარაგებული გადამრთველი რაც საშუალებას აძლევს პატარა ელექტრულ სიგნალს უსაფრთხოდ გააკონტროლოს უფრო დიდი და ძლიერი წრე.ის მუშაობს ხვეულზე მცირე დენის გაგზავნით, რაც ქმნის მაგნიტურ ძალას, რომელიც აძრავს შიდა კონტაქტებს სხვა მიკროსქემის გასახსნელად ან დახურვის მიზნით.ეს საშუალებას აძლევს მარტივ მოწყობილობებს, როგორიცაა მიკროკონტროლერი ან გადამრთველი, აკონტროლონ უფრო მაღალი სიმძლავრის მოწყობილობები, როგორიცაა ძრავები, განათებები ან მოწყობილობები უშუალოდ მაღალი ძაბვის დამუშავების გარეშე.რელეს ერთ-ერთი მახასიათებელია ელექტრო იზოლაცია, რომელიც ინახავს საკონტროლო მხარეს ტვირთის მხარისგან განცალკევებულად და ეხმარება მგრძნობიარე ნაწილების დაცვას დაზიანებისგან.რელეებს ჩვეულებრივ აქვთ ღია (NO) ან ნორმალურად დახურული (NC) კონტაქტები, რომლებიც განსაზღვრავენ სტანდარტულად გამორთულია თუ ჩართული.

იმის გასაგებად, თუ როგორ მუშაობს რელეები რეალურ პროგრამებში, მოდით შევხედოთ ორ ძირითად ტიპს: ჩამკეტი რელეები და ჩამკეტი რელეებიდა როგორ მუშაობს თითოეული.

რა არის ჩამკეტი რელე და როგორ მუშაობს იგი?

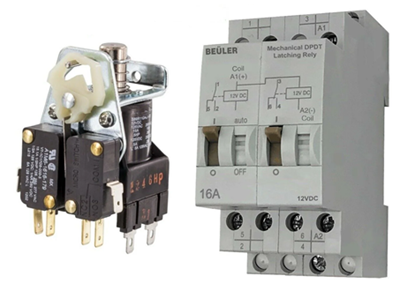

სურათი 2. ჩამკეტის რელეს მაგალითები

ა ჩამკეტი რელე არის რელე, რომელიც ჩართულია ან გამორთულია მაშინაც კი, როცა დენის ამოღება მოხდება.ეს "ახსოვს”მისი ბოლო მდგომარეობაა, ასე რომ თქვენ არ გჭირდებათ მუდმივი ძალა მისი პოზიციაზე შესანარჩუნებლად.ამიტომ მას ასევე უწოდებენ ა ბისტაბილი რელე.

აი, როგორ მუშაობს: თქვენ აგზავნით მოკლე ელექტრულ პულსს სარელეო კოჭზე და ის ირთვება ან გამორთულია.შიგნით, მექანიკური ჩამკეტი ან პატარა მაგნიტი აკავებს კონტაქტებს.როგორც კი ის ჩართულია, ის იქ რჩება მაშინაც კი, როცა დენი გათიშულია.მდგომარეობის ხელახლა შესაცვლელად, თქვენ უბრალოდ გაგზავნით სხვა პულსს.

არსებობს ორი საერთო ტიპი.ა ერთსპირიანი ჩამკეტი რელე იყენებს ერთ კოჭს და ცვლის მდგომარეობას დენის მიმართულებიდან გამომდინარე.ა ორმაგი კოჭის ჩამკეტი რელე იყენებს ორ კოჭას, ერთი კოჭა გამოიყენება მის ჩართვისთვის, ხოლო მეორე გამოიყენება გამორთვისთვის.ორმაგი კოჭის დიზაინი უფრო ადვილია კონტროლირებადი და უფრო გავრცელებულია პრაქტიკულ სქემებში.თქვენ ჩვეულებრივ გამოიყენებთ ჩამკეტ რელეს, როდესაც გსურთ ენერგიის დაზოგვა ან პარამეტრის შენარჩუნება დენის დაკარგვის დროსაც კი.

თუმცა, მას ასევე აქვს რამდენიმე რამ, რაც გასათვალისწინებელია.საკონტროლო წრე შეიძლება იყოს ოდნავ უფრო რთული და თქვენ უნდა დარწმუნდეთ, რომ სწორი სიგნალი გაიგზავნება მისი მდგომარეობის შესაცვლელად.

რა არის არაჩამკეტი რელე როგორ მუშაობს?

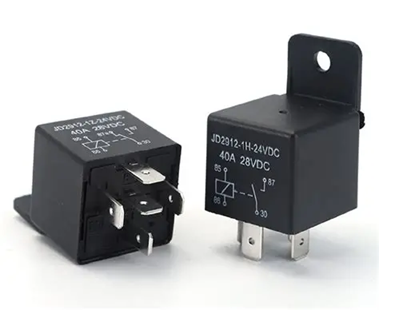

სურათი 3. საავტომობილო არასამაგრი რელე

ა ჩამკეტი რელე არის რელე, რომელიც ჩართულია მხოლოდ მაშინ, როდესაც თქვენ აწვდით ენერგიას.დენის ამოღების შემდეგ ის ავტომატურად უბრუნდება თავდაპირველ მდგომარეობას.ის არ ინახავს და არ ახსოვს მისი ბოლო პოზიცია.

აი, როგორ მუშაობს ის: როდესაც თქვენ აწვებით ელექტროენერგიას კოჭზე, ის იჭერს შიდა კონტაქტებს და ცვლის მიკროსქემის მდგომარეობას.მაგრამ ჩამკეტი რელესგან განსხვავებით, არსებობს შიგნით ჩაკეტვის მექანიზმი არ არის.ასე რომ, როდესაც დენი ჩერდება, მაგნიტური ძალა ქრება და ჩაშენებული ზამბარა უბიძგებს კონტაქტებს თავდაპირველ პოზიციაზე.

თქვენ შეამჩნევთ, რომ ის ყოველთვის მიჰყვება თავის ნაგულისხმევ ქცევას.ჩვეულებრივ ღია (NO) რელე გამორთულია მანამ, სანამ არ გამორთავთ მას, ხოლო ჩვეულებრივ დახურული (NC) რელე ჩართულია, სანამ არ გაააქტიურებთ.

თქვენ, როგორც წესი, გამოიყენებთ ჩამკეტ რელეს, როდესაც მოწყობილობას მხოლოდ დენის არსებობის დროს სჭირდება მუშაობა, მაგალითად, ძრავებში, ვენტილატორების ან მართვის სისტემებში, რომლებიც დაუყოვნებლივ უნდა გაჩერდნენ დენის გათიშვისას.მისი გამოყენება მარტივია, მაგრამ მას სჭირდება უწყვეტი ენერგია, თუ გსურთ, რომ აქტიური დარჩეს.

ჩამკეტი და არა-ჩამკეტი რელე: ძირითადი განსხვავებები

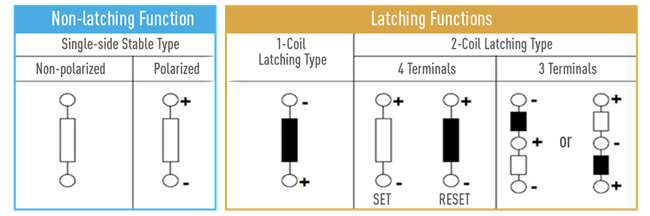

ნახაზი 4. ჩამკეტი და არა ჩამკეტი რელეს ფუნქციები

ახლა, როცა დაინახეთ, როგორ მუშაობს ორივე, აქ არის მარტივი შედარება მათ შორის, ასე რომ თქვენ შეგიძლიათ აირჩიოთ უფრო სწრაფად.

ჩამკეტი რელე ინარჩუნებს თავის ბოლო მდგომარეობას მაშინაც კი, როდესაც ელექტროენერგია ამოღებულია, ხოლო არაჩამკეტი რელე აქტიური რჩება მხოლოდ დენის გამოყენებისას.ეს ერთი განსხვავება გავლენას ახდენს იმაზე, თუ როგორ იქცევიან ისინი, რამდენ ძალას იყენებენ და სად უნდა გამოიყენოთ ისინი.აქ არის ნათელი შედარება:

სახელმწიფო მეხსიერება

- ჩამკეტ რელეს ახსოვს მისი ბოლო ჩართვა ან გამორთვის მდგომარეობა.
- არაჩამკეტი რელე ყოველთვის უბრუნდება ნაგულისხმევ მდგომარეობას.

დენის მოთხოვნილება

- ჩამკეტ რელეს მხოლოდ გადართვისას სჭირდება ენერგია.
- ჩამკეტ რელეს სჭირდება უწყვეტი სიმძლავრე, რომ ჩართული დარჩეს.

ენერგოეფექტურობა

- ჩამკეტი რელეები უფრო ენერგოეფექტურია, განსაკუთრებით ბატარეის სისტემებისთვის.
- არასამაგრი რელეები დროთა განმავლობაში მოიხმარენ მეტ ენერგიას.

კონტროლის მეთოდი

- ჩამკეტ რელეებს სჭირდებათ იმპულსური სიგნალები (ზოგჯერ ცალკე ჩართვა/გამორთვის კონტროლი).
- ჩამკეტი რელეები უფრო მარტივია, უბრალოდ გამოიყენეთ ძალა გასააქტიურებლად.

წარუმატებელი ქცევა

- ჩამკეტი რელეები რჩება ბოლო მდგომარეობაში დენის დაკარგვის დროს.
- არა-ჩამკეტი რელეების გადატვირთვა ელექტროენერგიის დაკარგვისას (უფრო უსაფრთხო ზოგიერთი სისტემისთვის).

ტიპიური აპლიკაციები

- ჩამკეტი რელეები გამოიყენება სმარტ მოწყობილობებში, მეხსიერების სქემებში და დაბალი სიმძლავრის სისტემებში.
- არასამაგრი რელეები გამოიყენება ძრავებში, მოწყობილობებში და სისტემებში, რომლებიც უნდა გაჩერდნენ დენის გათიშვისას.

ჩამკეტი რელეების უპირატესობები და უარყოფითი მხარეები

ჩამკეტი რელე

უპირატესობები:

• იყენებს ძალიან დაბალ სიმძლავრეს, ვინაიდან მას მხოლოდ გადართვისას სჭირდება დენი

• ახსოვს მისი ბოლო მდგომარეობა, დენის დაკარგვის დროსაც კი

• შესანიშნავია ბატარეაზე მომუშავე და ენერგიის დაზოგვის სისტემებისთვის

• დროთა განმავლობაში ამცირებს სითბოს და ენერგიის ხარჯვას

ნაკლოვანებები:

• კონტროლი შეიძლება იყოს ცოტა უფრო რთული (პულსი ან ორმაგი კოჭის კონტროლი)

• თქვენ უნდა აკონტროლოთ მისი მიმდინარე მდგომარეობა თქვენს სისტემაში

• იდეალური არ არის, თუ გსურთ, რომ სისტემა ავტომატურად აღდგეს ენერგიის დაკარგვის შემდეგ

ჩამკეტი რელე

უპირატესობები:

• მარტივი გამოსაყენებელია, უბრალოდ გამოიყენეთ დენის გააქტიურება

• პროგნოზირებადი ქცევა (ყოველთვის უბრუნდება ნაგულისხმევ მდგომარეობას)

• უკეთესია გაუმართაობისთვის უსაფრთხო სისტემებისთვის, სადაც OFF მდგომარეობა უფრო უსაფრთხოა

• უფრო მარტივი დაპროექტება და კონტროლი უმეტეს სქემებში

ნაკლოვანებები

• სჭირდება უწყვეტი დენი, რომ დარჩეს ჩართული

• დროთა განმავლობაში მოიხმარს მეტ ენერგიას

• შეუძლია მეტი სითბოს გამომუშავება ხანგრძლივი მუშაობისას

როდის უნდა გამოვიყენოთ არაჩამკეტი და ჩამკეტი რელე?

ჩამკეტ და არაჩამკეტ რელეს შორის არჩევანი დამოკიდებულია იმაზე, თუ როგორ გსურთ თქვენი სისტემა მოიქცეს დენის გამოყენების დროს და მის შემდეგ.

თქვენ უნდა გამოიყენეთ ჩამკეტი რელე როცა გინდა დაზოგე ძალა ან შეინარჩუნე ბოლო მდგომარეობა დენის მოხსნის შემდეგაც კი.ეს კარგი არჩევანია ბატარეით მომუშავე მოწყობილობებისთვის, სახლის ჭკვიანი გადამრთველებისთვის და სისტემებისთვის, რომლებსაც უნდა დაიმახსოვროთ, ჩართული იყო თუ გამორთული.ვინაიდან მას მხოლოდ გადართვისას სჭირდება ენერგია, ეს ხელს უწყობს ენერგიის მოხმარების შემცირებას დროთა განმავლობაში.ის ასევე სასარგებლოა იმ სიტუაციებში, როდესაც გსურთ, რომ მოწყობილობამ გააგრძელოს მუშაობა ბოლო მდგომარეობაში დენის შეწყვეტის შემდეგაც კი.

მეორეს მხრივ, თქვენ უნდა გამოიყენეთ არასამაგრი რელე როცა გნებავთ სისტემა იმუშავეთ მხოლოდ მაშინ, როცა დენის არსებობაა.იგი გამოიყენება ძრავებში, ვენტილატორები, ტექნიკა და სამრეწველო კონტროლის სისტემებში, სადაც მოწყობილობა დაუყოვნებლივ უნდა გაჩერდეს დენის ამოღების შემდეგ.ეს მას უფრო უსაფრთხო ვარიანტად აქცევს მრავალი აპლიკაციისთვის, რადგან ის ავტომატურად უბრუნდება ნაგულისხმევ მდგომარეობას.ასევე ადვილია მისი კონტროლი, რადგან მის გასააქტიურებლად საჭიროა მხოლოდ დენის გამოყენება.

როგორ ავირჩიოთ ჩამკეტი და არაჩამკეტი რელეები

სწორი რელეს არჩევა არ არის რთული, თუ ყურადღებას გაამახვილებთ იმაზე, თუ როგორ უნდა მოიქცეს თქვენი სისტემა.

ჯერ იფიქრე ენერგიის მოხმარების შესახებ.თუ თქვენი პროექტი მუშაობს ბატარეაზე ან გსურთ ენერგიის დაზოგვა, ჩამკეტი რელე უკეთესი არჩევანია, რადგან ის იყენებს ენერგიას მხოლოდ გადართვისას.თუ ენერგიის მოხმარება არ არის შემაშფოთებელი, არასამაგრი რელეს შეუძლია კარგად იმუშაოს.

შემდეგი, განიხილეთ რა უნდა მოხდეს დენის დაკარგვის დროს.თუ გსურთ მოწყობილობა დარჩეს ბოლო მდგომარეობაში, გამოიყენეთ ჩამკეტი რელე.თუ გსურთ, რომ სისტემა გამორთოს ან ავტომატურად გადატვირთოს უსაფრთხოების მიზნით, არასამაგრი რელე უფრო უსაფრთხო ვარიანტია.

თქვენც უნდა შეხედოთ სირთულის კონტროლი.ჩამკეტ რელეებს შეიძლება დასჭირდეთ პულსის სიგნალები ან ცალკეული ჩართვა/გამორთვის კონტროლი, რაც დიზაინს ოდნავ უფრო რთულს ხდის.ჩამკეტი რელეები უფრო მარტივია, რადგან თქვენ უბრალოდ იყენებთ ენერგიას მათი აქტიური შესანარჩუნებლად.

კიდევ ერთი ფაქტორი არის განაცხადის ტიპი.ჭკვიანი მოწყობილობებისთვის, მეხსიერებაზე დაფუძნებული სისტემებისთვის ან ენერგოეფექტური დიზაინისთვის გამოიყენება ჩამკეტი რელეები.ძრავებისთვის, მოწყობილობებისთვის და სამრეწველო სისტემებისთვის, რომლებიც უნდა მუშაობდნენ მხოლოდ ელექტროენერგიის დროს, უფრო შესაფერისია ჩამკეტი რელეები.

გაყვანილობის განსხვავებები ჩამკეტ და არა-ჩამკეტ რელეებს შორის

გაყვანილობის განსხვავება ძირითადად გამომდინარეობს თითოეული რელეს კონტროლიდან.

ა ჩამკეტი რელე მარტივია მავთულისთვის.თქვენ აკავშირებთ კოჭას დენის წყაროსთან გადამრთველის ან საკონტროლო სიგნალის საშუალებით.დენის გამოყენებისას რელე აქტიურდება.როდესაც ელექტროენერგია ამოღებულია, ის გამორთულია.დატვირთვა დაკავშირებულია COM, NO ან NC კონტაქტების საშუალებით, იმისდა მიხედვით, თუ როგორ გსურთ წრედის მოქცევა.ეს დაყენება მარტივია, რადგან თქვენ გჭირდებათ მხოლოდ ერთი საკონტროლო ხაზი, რომ ის ჩართული იყოს.

ა ჩამკეტი რელე სხვაგვარად არის მიბმული, რადგან მას სჭირდება სიგნალი ჩართვისთვის და მეორე გამორთვისთვის.ორმაგი კოჭის ჩამკეტის რელეში, თქვენ გაქვთ ორი ცალკე შეყვანა, ერთი კოჭა SET-ისთვის (ჩართეთ) და მეორე RESET-ისთვის (გამორთეთ).ყოველი ხვეული ამოძრავებს მოკლე პულსს.ერთი კოჭის ჩამკეტ რელეში, გაყვანილობა დამოკიდებულია პოლარობაზე, რაც ნიშნავს, რომ დენის მიმართულება განსაზღვრავს, ჩართულია თუ გამორთვა.ეს ხდის გაყვანილობას ოდნავ უფრო რთულს, ვიდრე არასამაგრი რელე.

გავრცელებული შეცდომები რელეების გამოყენებისას

აქ არის ყველაზე გავრცელებული შეცდომები, რომლებიც თავიდან უნდა იქნას აცილებული რელეების გამოყენებისას:

არასწორი რელეს ტიპის არჩევა - ჩამკეტი რელეს ნაცვლად არასამაგრი რელეს გამოყენებამ (ან პირიქით) შეიძლება გამოიწვიოს სისტემის არასწორად ქცევა.

არასწორი გაყვანილობა (NO და NC დაბნეულობა) - ჩვეულებრივ ღია (NO) და ნორმალურად დახურული (NC) კონტაქტების შერევამ შეიძლება გამოიწვიოს მოწყობილობის ჩართვა ან გამორთვა არასწორ დროს.

არასწორი რელეს რეიტინგის გამოყენება - თუ რელე არ არის შეფასებული თქვენი ძაბვის ან დენისთვის, კონტაქტები შეიძლება გადახურდეს, დაიწვას ან გაფუჭდეს.

არ არის ფრენის დიოდი კოჭზე - დიოდის გამოტოვებამ შეიძლება გამოიწვიოს ძაბვის მწვერვალები, რამაც შეიძლება დააზიანოს თქვენი მიკროკონტროლერი ან მართვის წრე.

ჩამკეტი რელეების ძალიან დიდხანს ჩართვა - უწყვეტმა ენერგიამ შეიძლება გამოიწვიოს ენერგიის უფრო მაღალი მოხმარება და დამატებითი სითბო.

სათანადო იზოლაციისა და დაცვის უგულებელყოფა - ამან შეიძლება გამოიწვიოს ხმაურის პრობლემები ან დააზიანოს მგრძნობიარე ელექტრონული კომპონენტები.

რელესთან დაკავშირებული პრობლემების მოგვარება

თუ თქვენი რელე არ მუშაობს გამართულად, აქ არის რამოდენიმე საერთო პრობლემა და როგორ შეგიძლიათ მათი შემოწმება:

რელე არ აწკაპუნებს (გადართვის ხმა არ არის) - შეამოწმეთ, ღებულობს თუ არა კოჭს ენერგია.გამოიყენეთ მულტიმეტრი ძაბვის შესამოწმებლად.თუ ძაბვა არ არის, პრობლემა შეიძლება იყოს საკონტროლო წრეში ან გაყვანილობაში.

რელე აწკაპუნებს, მაგრამ არ ცვლის დატვირთვას - კონტაქტები შეიძლება იყოს დაზიანებული ან გაცვეთილი.ასევე შეამოწმეთ დატვირთვის გაყვანილობა სწორად არის თუ არა დაკავშირებული COM, NO ან NC-თან.

რელე ჩართულია ან გამორთულია - ეს შეიძლება მოხდეს შედუღებული კონტაქტების ან მექანიკური უკმარისობის გამო.ჩამკეტ რელეებში ასევე შეამოწმეთ, იგზავნება თუ არა სწორი პულსის სიგნალი.

წყვეტილი ოპერაცია (მუშაობს ხანდახან) - ფხვიერი სადენები, ცუდი კავშირები ან არასტაბილური ელექტრომომარაგება შეიძლება გამოიწვიოს ეს პრობლემა.შეამოწმეთ ყველა ტერმინალი და კავშირი.

გადახურების რელე - ეს ჩვეულებრივ ნიშნავს, რომ რელე გადატვირთულია ან ატარებს ზედმეტ დენს.დარწმუნდით, რომ რელეს რეიტინგი ემთხვევა თქვენს დატვირთვას.

საკონტროლო წრე არ რეაგირებს სწორად - თუ იყენებთ მიკროკონტროლერს, შეამოწმეთ დაკარგული კომპონენტები, როგორიცაა მფრინავი დიოდი, ან არასწორი სიგნალის დონე.

დასკვნა

ჩამკეტი და არაჩამკეტი რელეები შეიძლება გამოიყურებოდეს მსგავსი, მაგრამ ისინი ძალიან განსხვავებულად იქცევიან.ჩამკეტი რელე საუკეთესოა, როდესაც საჭიროა ენერგიის დაზოგვა ან ბოლო მდგომარეობის შენარჩუნება, ხოლო არასამაგრი რელე უკეთესია მარტივი კონტროლისთვის და ავტომატური გადატვირთვისთვის.იმის გაგებით, თუ როგორ მუშაობს თითოეული ტიპი, მათ უპირატესობებთან, გაყვანილობასთან და საერთო პრობლემებთან ერთად, შეგიძლიათ აირჩიოთ სწორი რელე თქვენი პროექტისთვის.საბოლოო ჯამში, სწორი რელეს არჩევა ხელს უწყობს უსაფრთხოების, მუშაობის და საიმედოობის გაუმჯობესებას თქვენს სისტემაში.
