რა არის ზედაპირის სამონტაჟო მოწყობილობის (SMD) დიოდები?

ზედაპირის სამონტაჟო მოწყობილობა (SMD) დიოდები არის კომპაქტური ნახევარგამტარული კომპონენტები, რომლებიც გამოიყენება ელექტრული დენის მიმართულების გასაკონტროლებლად თანამედროვე ელექტრონულ სქემებში.ტრადიციული ნახვრეტიანი დიოდებისგან განსხვავებით, რომლებიც იყენებენ მავთულს, რომლებიც ჩასმულია ბეჭდურ მიკროსქემებში (PCBs), SMD დიოდები დამონტაჟებულია პირდაპირ PCB ზედაპირის გამოყენებით ზედაპირის დამონტაჟების ტექნოლოგია (SMT).

მათ ბირთვში, SMD დიოდები მოქმედებენ ისე, როგორც ცალმხრივი ელექტრო სარქველები.ისინი აძლევენ დენს ერთი მიმართულებით გადინების საშუალებას და ბლოკავს საპირისპირო დენს, რამაც შეიძლება დააზიანოს მგრძნობიარე ელექტრონული კომპონენტები.

SMD დიოდები მუშაობს ა PN შეერთების ნახევარგამტარი სტრუქტურა, რომელიც აკონტროლებს ელექტროგამტარობას დროს წინ და საპირისპირო მიკერძოება პირობები.დიოდის ტიპის მიხედვით, მათ შეუძლიათ შეასრულონ რამდენიმე მნიშვნელოვანი მიკროსქემის ფუნქცია, მათ შორის AC-to-DC გასწორება, ძაბვის რეგულირება, საპირისპირო პოლარობის დაცვა, ელექტროსტატიკური განმუხტვის (ESD) ჩახშობა, მაღალსიჩქარიანი სიგნალის გადართვა და RF სიხშირის რეგულირება.

იმის გამო, რომ SMD დიოდები იყენებენ კომპაქტურ უტყვი პაკეტებს და უფრო მოკლე ელექტრო ბილიკებს, ისინი ხელს უწყობენ გადართვის მუშაობის გაუმჯობესებას, სიგნალის მთლიანობას და ელექტრო ეფექტურობას თანამედროვე PCB დიზაინებში.

როგორ აკონტროლებენ SMD დიოდები დენის ნაკადს ელექტრონულ სქემებში

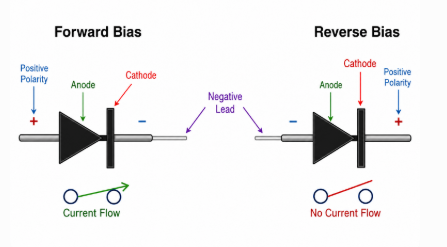

სურათი 2. დიოდის წინა და უკუ მიკერძოების მოქმედება, რომელიც აჩვენებს მიმდინარე ნაკადის ქცევას

SMD დიოდები აკონტროლებენ დენს ელექტრული გამტარობის დაშვებით წინ მიკერძოების დროს და დენის დაბლოკვით საპირისპირო მიკერძოების მუშაობის დროს.

ტერმინალი	ფუნქცია
ანოდი	დადებითი მიმდინარე ჩანაწერი
კათოდი	მიმდინარე გასასვლელი / ბლოკირების მხარე

დროს წინ მიკერძოება, დენი მიედინება ანოდიდან კათოდში.დროს საპირისპირო მიკერძოება, PN შეერთების შიგნით ამოწურვის რეგიონი ფართოვდება და ბლოკავს დენის ნაკადს.

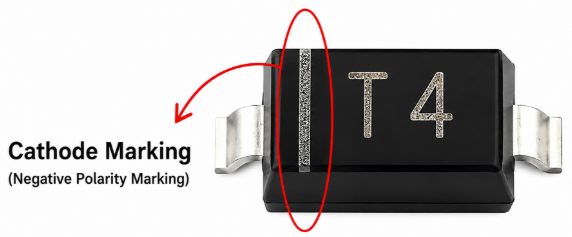

კათოდური მხარე ჩვეულებრივ იდენტიფიცირებულია ა ზოლიანი მარკირება, წერტილის მარკირება, დაბეჭდილი ბენდი, ან PCB აბრეშუმის ეკრანის ინდიკატორი.

სწორი პოლარობის ინსტალაცია მნიშვნელოვანია, რადგან დიოდის არასწორმა ორიენტაციამ შეიძლება გამოიწვიოს მოკლე ჩართვა, კომპონენტის გადახურება, დენის შებრუნებული დაზიანება, PCB კვალის გაუმართაობა და მთლიანი ელექტრომომარაგების არასტაბილურობა.

In მანქანის LED განათების სისტემებს, არასწორად დაყენებულ მაკორექტირებელ დიოდებს შეუძლიათ საპირისპირო ბატარეის ძაბვა მიაღწიოს მგრძნობიარე დრაივერის IC-ებს, რის გამოც ჩვეულებრივ ემატება უკუდაცვითი Schottky დიოდები, რათა თავიდან იქნას აცილებული კატასტროფული ECU დაზიანება გადახტომის ან ბატარეის გამოცვლის დროს.

რატომ ანიჭებენ უპირატესობას SMD დიოდებს თანამედროვე ელექტრონიკაში

SMD დიოდები ფართოდ არის სასურველი თანამედროვე ელექტრონიკაში, რადგან ისინი მხარს უჭერენ კომპაქტური PCB განლაგება, ავტომატური SMT წარმოება, მსუბუქი მოწყობილობის დიზაინიდა საიმედო მაღალი სიმკვრივის მიკროსქემის შეკრება .მათი მცირე პაკეტის სტრუქტურა ასევე ხელს უწყობს გაუმჯობესებას სიგნალის მთლიანობა და მხარს უჭერს ეფექტური ოპერაცია სივრცეში შეზღუდულ ელექტრონულ სისტემებში.

მათი ძირითადი ნაწილი, SMD დიოდები ხელს უწყობს უფრო მცირე და უფრო ეფექტური ელექტრონული პროდუქტების ჩართვას ელექტრული მუშაობის შეწირვის გარეშე.რამდენადაც თანამედროვე მოწყობილობები აგრძელებენ შეკუმშვას და საჭიროებენ დამუშავების უფრო სწრაფ სიჩქარეს და უფრო მაღალ ენერგოეფექტურობას, კომპაქტური ნახევარგამტარული კომპონენტები სულ უფრო მნიშვნელოვანი ხდება PCB დიზაინში.

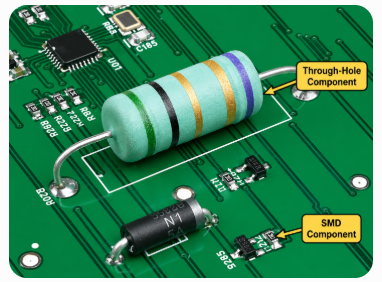

ტრადიციული ხვრელების კომპონენტებისგან განსხვავებით, SMD დიოდები დამონტაჟებულია პირდაპირ PCB ზედაპირზე, რაც მწარმოებლებს საშუალებას აძლევს ავტომატიზირება მოახდინოს შეკრების გამოყენებით. მაღალსიჩქარიანი არჩევის და ადგილის მანქანები.ეს მნიშვნელოვნად აუმჯობესებს წარმოების ეფექტურობას, ამცირებს წარმოების ღირებულებას და მხარს უჭერს ელექტრონიკის ფართომასშტაბიან წარმოებას.

იმის გამო, რომ SMD დიოდები იყენებენ უფრო მოკლე ელექტრულ ბილიკებს, ისინი ასევე ამცირებენ პარაზიტული ინდუქციურობა და ტევადობა.ეს აუმჯობესებს გადართვის სიჩქარეს, სიგნალის მთლიანობას და მაღალი სიხშირის შესრულებას თანამედროვე ელექტრონულ სქემებში.

კომპაქტურ მაღალი სიხშირის ენერგოსისტემებში, ენერგიის დაბალი დანაკარგი ხელს უწყობს სითბოს გამომუშავების შემცირებას, ეფექტურობის გაუმჯობესებას და კომპონენტების სიცოცხლის ხანგრძლივობის გაზრდას მჭიდროდ შეფუთულ ელექტრონულ მოწყობილობებში.

SMD დიოდები ასევე ხელს უწყობს საერთო გაუმჯობესებას PCB საიმედოობა გრძელი მავთულით გამოწვეული მექანიკური სტრესის მინიმიზაციის გზით.მათი კომპაქტური სტრუქტურა ხდის მათ უაღრესად შესაფერისი მაღალი სიმკვრივისა და ვიბრაციისადმი მგრძნობიარე ელექტრონული დიზაინისთვის.

თანამედროვე ელექტრონული სისტემები კვლავაც ეყრდნობიან SMD დიოდებს, რადგან ისინი აერთიანებენ კომპაქტურ ზომას, საიმედო ელექტრო დაცვას, გადართვის ეფექტურ ქცევას და ძლიერ თავსებადობას PCB-ს ავტომატური წარმოების პროცესებთან.

SMD დიოდების სხვადასხვა ტიპები და მათი ფუნქციები

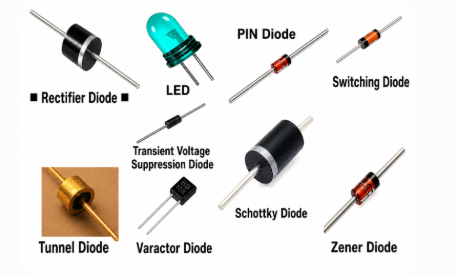

სურათი 3. დიოდის საერთო ტიპები, რომლებიც გამოიყენება ელექტრონულ სქემებში

SMD დიოდები ხელმისაწვდომია რამდენიმე სპეციალიზებულ ტიპში, რომელთაგან თითოეული განკუთვნილია ელექტრონულ სქემებში კონკრეტული ელექტრული ფუნქციის შესასრულებლად.მათი როლები მოიცავს დენის გასწორებას, ძაბვის რეგულირებას, დენის ჩახშობას, სიგნალის გადართვას, სინათლის გამოვლენას და RF რეგულირებას.

გამსწორებელი დიოდები: Rectifier SMD დიოდები გარდაქმნის ალტერნატიულ დენს (AC) პირდაპირ დენად (DC).ისინი ჩვეულებრივ გამოიყენება დენის კონვერტაციის სქემებში, სადაც საჭიროა სტაბილური DC გამომავალი.

შოთკის დიოდები: Schottky SMD დიოდები ცნობილია დაბალი წინსვლის ძაბვით და სწრაფი გადართვის ქცევით.ისინი ჩვეულებრივ გამოიყენება მაღალი ეფექტურობის დენის სქემებში და სწრაფად გადართვის ელექტრონულ სისტემებში.

ზენერის დიოდები: Zener SMD დიოდები არეგულირებენ ძაბვას საპირისპირო ავარიის რეჟიმში მუშაობით.ისინი ხელს უწყობენ ძაბვის სტაბილური დონის შენარჩუნებას და მგრძნობიარე კომპონენტების დაცვას ზედმეტი ძაბვის პირობებისგან.

დიოდების გადართვა: გადართვის SMD დიოდები შექმნილია ციფრული და მაღალი სიხშირის სიგნალის სქემებში სწრაფი გადართვის მუშაობისთვის.მათი სწრაფი რეაგირების დრო ხელს უწყობს სიგნალის მარშრუტის მუშაობის გაუმჯობესებას.

TVS (გარდამავალი ძაბვის ჩახშობა) დიოდები: TVS SMD დიოდები იცავს სქემებს ძაბვის უეცარი მწვერვალებისგან, ელექტროსტატიკური განმუხტვისგან (ESD) და გარდამავალი დენის მოვლენებისგან, რამაც შეიძლება დააზიანოს ნახევარგამტარული კომპონენტები.

სინათლის გამოსხივების დიოდები (LED): SMD LED-ები გარდაქმნის ელექტრო ენერგიას ხილულ შუქად განათებისთვის, დისპლეის ინდიკატორებისა და განათების სისტემებისთვის.

ფოტოდიოდებიფოტოდიოდები გარდაქმნის შემომავალ შუქს ელექტრულ დენად და ჩვეულებრივ გამოიყენება ოპტიკურ ზონდირებასა და სინათლის გამოვლენის სისტემებში.

ვარაქტორი (Varicap) დიოდები: Varactor SMD დიოდები ფუნქციონირებს როგორც ძაბვით კონტროლირებადი კონდენსატორები, რომლებიც ხელს უწყობენ რეგულირების სიხშირის რეგულირებას RF და საკომუნიკაციო სქემებში.

გვირაბის დიოდები: გვირაბის SMD დიოდები არის სპეციალიზებული მაღალსიჩქარიანი ნახევარგამტარული მოწყობილობები, რომლებიც გამოიყენება მიკროტალღურ, ოსცილატორებსა და მოწინავე RF სისტემებში მათი უკიდურესად სწრაფი გადართვის მახასიათებლების გამო.

ძირითადი SMD დიოდების ტიპების შედარებითი ანალიზი

SMD დიოდების სხვადასხვა ტიპები ოპტიმიზებულია სხვადასხვა ელექტრული მოთხოვნებისთვის, როგორიცაა გადართვის სიჩქარე, ძაბვის კონტროლი, დენის კონვერტაცია და მიკროსქემის დაცვა.ამ განსხვავებების გაგება ხელს უწყობს კომპონენტების შერჩევის გაუმჯობესებას თერმული სტაბილურობისთვის, ელექტრული მუშაობისთვის და გრძელვადიანი საიმედოობისთვის.

ფუნქცია	გამსწორებელი	შოტკი	ზენერი	ტელევიზორები
მთავარი ფუნქცია	AC/DC კონვერტაცია	სწრაფი დაბალი დანაკარგი გადართვა	ძაბვა რეგულაცია	ტალღა დაცვა
წინ ძაბვა	უმაღლესი	დაბალი	ზომიერი	ცვალებადია
გადართვა სიჩქარე	ზომიერი	ძალიან სწრაფად	ზომიერი	უკიდურესად სწრაფი
ძალაუფლება ეფექტურობა	ზომიერი	მაღალი	ზომიერი	დაცვაზე ორიენტირებული
უკუ დაშლის გამოყენება	არა	არა	დიახ	დიახ
საერთო ინდუსტრიის გამოყენება	ძალაუფლება მარაგები	დამტენები, SMPS	ძაბვის რელსები	ავტომობილები, USB

შოთკის დიოდები ჩვეულებრივ უპირატესობას ანიჭებენ მაღალი სიხშირის გადართვის სქემებში, რადგან მათი დაბალი წინა ძაბვა და თითქმის ნულოვანი აღდგენის დრო ხელს უწყობს ენერგიის დაკარგვისა და სითბოს გამომუშავების შემცირებას.მათი სწრაფი გადართვის მახასიათებლები ასევე აუმჯობესებს ეფექტურობას კომპაქტურ ელექტრონულ სისტემებში.

კომპაქტურ DC-DC გადამყვანებში, Schottky დიოდები ხშირად აწარმოებენ ენერგიის ნაკლებ დანაკარგს, ვიდრე სტანდარტული გამომსწორებელი დიოდები, რადგან მათი ქვედა წინა ძაბვა ამცირებს სითბოს გამომუშავებას უწყვეტი გადართვის დროს.

ზენერის დიოდები ძირითადად გამოიყენება, როდესაც საჭიროა ძაბვის სტაბილური რეგულირება და კონტროლირებადი საპირისპირო ავარიის ოპერაცია. TVS დიოდებიამის საპირისპიროდ, ოპტიმიზებულია გარდამავალი ჩახშობისა და სწრაფი დაცვისთვის ძაბვის მწვერვალებისა და ESD მოვლენებისგან.

სტანდარტული გამსწორებელი დიოდები უფრო შესაფერისია ზოგადი AC-DC კონვერტაციისთვის, სადაც ულტრა სწრაფი გადართვის შესრულება ნაკლებად მნიშვნელოვანია.

დიოდის თითოეული ტიპი მოიცავს გარკვეულ ელექტრულ გაცვლას. მაგალითად, Schottky დიოდები უზრუნველყოფს უფრო სწრაფ გადართვას და დაბალ ძაბვის ვარდნას, მაგრამ მათ ასევე შეუძლიათ წარმოქმნან უფრო მაღალი საპირისპირო გაჟონვის დენი ამაღლებულ ტემპერატურაზე სტანდარტული სილიკონის გამომსწორებლებთან შედარებით.

შესრულების ამ განსხვავებების გაგება ხელს უწყობს მიკროსქემის საიმედოობის, თერმული სტაბილურობისა და ელექტრონული სისტემის მთლიანი ეფექტურობის გაუმჯობესებას.

SMD დიოდის პაკეტის ზომები და თერმული შესრულება

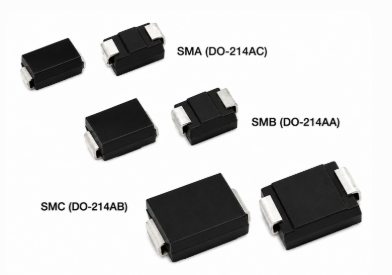

სურათი 4. საერთო SMD დიოდური პაკეტის ზომები: SMA, SMB და SMC

ზედაპირული სამონტაჟო დიოდური პაკეტის ზომა პირდაპირ გავლენას ახდენს მიმდინარე მართვის შესაძლებლობებზე, თერმული გაფრქვევაზე, PCB საიმედოობაზე, გადართვის სტაბილურობაზე და მთლიან მექანიკურ გამძლეობაზე.სწორი პაკეტის არჩევა მნიშვნელოვანია, რადგან ცუდი თერმული მენეჯმენტი შეიძლება შეამციროს ეფექტურობა, გაზარდოს შეერთების ტემპერატურა და შეამციროს კომპონენტის სიცოცხლის ხანგრძლივობა.

უფრო მცირე დიოდური პაკეტები ჩვეულებრივ გამოიყენება კომპაქტურ დაბალი სიმძლავრის ელექტრონიკაში, ხოლო უფრო დიდი პაკეტები უკეთესად შეეფერება მაღალი დენის და მაღალი სიმძლავრის აპლიკაციებს, რომლებიც წარმოქმნიან მნიშვნელოვან სითბოს ექსპლუატაციის დროს.

პაკეტი	მაქსიმალური მიმდინარეობა	თერმული შესრულება	ტიპიური გამოყენება
SOD-523	ძალიან დაბალი	შეზღუდული	სიგნალი გადართვა
SOD-323	დაბალი	ზომიერი	მცირე ლოგიკა სქემები
SOD-123	საშუალო	უკეთესი	ზენერი/რექტიფიკატორი
SMA	საშუალო-მაღალი	კარგი	ძალაუფლება გასწორება
SMB	მაღალი	ძლიერი	ტელევიზორები დაცვა
SMC	ძალიან მაღალი	შესანიშნავი	სამრეწველო ძალაუფლება

მცირე SMD პაკეტები როგორიცაა SOD-523 და SOD-323 ჩვეულებრივ გამოიყენება კომპაქტური სიგნალის დამუშავებისა და დაბალი დენის ლოგიკურ სქემებში, სადაც PCB სივრცე შეზღუდულია.თუმცა, მათი დაბალი თერმული გაფრქვევის უნარი ხდის მათ ნაკლებად შესაფერისს მაღალი დენის ენერგიის გამოყენებისთვის.

უფრო დიდი პაკეტები როგორიცაა SMA, SMB, და SMC უზრუნველყოს უფრო ძლიერი თერმული შესრულება და მიმდინარე დამუშავების შესაძლებლობა.მათი უფრო დიდი ზედაპირი ხელს უწყობს სითბოს უფრო ეფექტურად განაწილებას და ხელს უწყობს უფრო სტაბილურ მუშაობას მოთხოვნილ ელექტრო პირობებში.

თერმული შესრულება სულ უფრო მნიშვნელოვანი ხდება მაღალი დენის და მაღალი სიხშირის სქემებში, რადგან შეერთების გადაჭარბებულმა ტემპერატურამ შეიძლება შეამციროს დიოდის სიცოცხლის ხანგრძლივობა, შეამციროს ენერგიის ეფექტურობა და გაზარდოს PCB-ის უკმარისობის რისკი.

კომპაქტური PCB განლაგებისას, დიოდური შეერთების შიგნით წარმოქმნილი სითბო ეფექტურად უნდა გადავიდეს PCB სპილენძის ფენებში.თუ სითბო ვერ გავრცელდება სათანადოდ, შეერთების ტემპერატურა შეიძლება სწრაფად მოიმატოს და გამოიწვიოს თერმული გაქცევა, შემცირებული ეფექტურობა, წინა ძაბვის არასტაბილურობა, ნახევარგამტარის დაჩქარებული დაბერება და კომპონენტების ნაადრევი უკმარისობა.

PCB სპილენძის ფართობი ასევე ძლიერ გავლენას ახდენს თერმული ქცევაზე. უფრო დიდი სპილენძი ასხამს დიოდურ ბალიშებთან დაკავშირებული ხელს უწყობს სითბოს გავრცელებას PCB ზედაპირზე, ამცირებს ლოკალიზებული ცხელი წერტილის ტემპერატურას და ხელს უწყობს უფრო სტაბილურ გრძელვადიან მუშაობას.

მაღალი სიმძლავრის ელექტრონულ სისტემებში თერმული სტაბილურობა ჩვეულებრივ მხარდაჭერილია უფრო ფართო სპილენძის კვალის, თერმული ვიზების, მრავალშრიანი სპილენძის თვითმფრინავების, უფრო დიდი დიოდური პაკეტების და ჰაერის ნაკადის გაუმჯობესებული დიზაინის გამოყენებით სითბოს დაგროვების შესამცირებლად და უსაფრთხო სამუშაო ტემპერატურის შესანარჩუნებლად.

თერმული დერიტირება კიდევ ერთი მნიშვნელოვანი საკითხია დიოდის შერჩევისას.სამუშაო ტემპერატურის მატებასთან ერთად, დიოდის მაქსიმალური უსაფრთხო დენის დამუშავების შესაძლებლობა მცირდება.ეს დამთრგუნველი ქცევა უნდა იქნას გათვალისწინებული, რათა თავიდან აიცილოს გადახურება რეალურ სამუშაო პირობებში.

პაკეტის სწორად შერჩევა ხელს უწყობს ენერგოეფექტურობის, თერმული სტაბილურობის, მექანიკური გამძლეობის, წარმოების თანმიმდევრულობას და გრძელვადიანი მიკროსქემის საიმედოობის ოპტიმიზაციას.

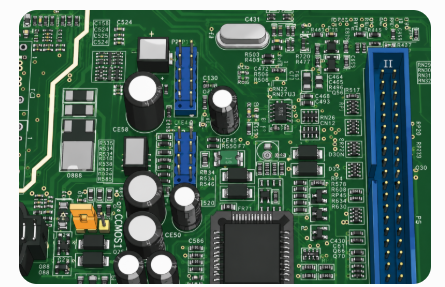

სურათი  5.  დიდი PCB სპილენძის უბნები ხელს უწყობს სითბოს გავრცელებას და დიოდის ტემპერატურის შემცირებას

როგორ მოქმედებს PCB სპილენძის არე დიოდის ტემპერატურაზე

PCB სპილენძის ფართობი ძლიერ გავლენას ახდენს SMD დიოდის თერმულ მუშაობაზე, რადგან სპილენძის ფენა მოქმედებს როგორც a სითბოს გამავრცელებელი რომელიც გადასცემს სითბოს ნახევარგამტარული შეერთებისგან.

როდესაც დენი მიედინება დიოდში, დენის გაფრქვევა წარმოქმნის სითბოს შეერთების შიგნით.თუ მიმდებარე სპილენძის ფართობი ძალიან მცირეა, სითბო კონცენტრირდება დიოდური შეფუთვის მახლობლად და სწრაფად ზრდის შეერთების ტემპერატურას.

უფრო დიდი სპილენძის ასხამს ხელს უწყობს შემცირებას ცხელი წერტილის ტემპერატურა, გააძლიეროს სითბოს გავრცელება, დაბალი თერმული წინააღმდეგობა, სუზრუნველყოს გრძელვადიანი სტაბილურობა, და თერმული სტრესის შემცირება უწყვეტი მუშაობის დროს.

კომპაქტურ გადართვის რეგულატორებსა და სწრაფ დამტენებში, სპილენძის არასაკმარისმა ფართობმა შეიძლება გამოიწვიოს პატარა Schottky დიოდების გადახურება მაშინაც კი, როდესაც ისინი მუშაობენ ნომინალური დენის ფარგლებში.

თერმული გადაცემა ჩვეულებრივ გაუმჯობესებულია სპილენძის ბალიშის ზომის გაფართოებით, ბალიშების შიდა სპილენძის სიბრტყეებთან შეერთებით, სპილენძის სქელი ფენების გამოყენებით და თერმული ნაკერის მილების დამატებით.

თერმული გამოსახულების ანალიზი ხშირად ცხადყოფს, რომ სპილენძის ცუდი განაწილება ქმნის ლოკალიზებულ თერმულ წერტილებს დენის დიოდებთან და გადართვის კომპონენტებთან.

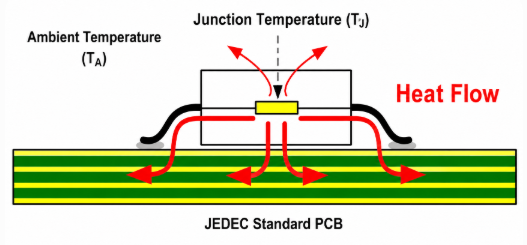

სურათი 6. სითბოს ნაკადი დიოდური შეერთებიდან PCB-ში თერმული გაფრქვევის დროს

თერმული წინააღმდეგობის გაგება (RθJA)

თერმული წინააღმდეგობა, ჩვეულებრივ გამოხატული როგორც RθJA (შეერთება გარემოს თერმული წინააღმდეგობა), ზომავს რამდენად ეფექტურად გადადის სითბო ნახევარგამტარული შეერთებიდან მიმდებარე ჰაერში.

ქვედა RθJA მნიშვნელობები მიუთითებს უკეთეს გაგრილების შესაძლებლობებზე და უფრო ეფექტურ სითბოს გადაცემაზე.

დენის გაფრქვევასა და ტემპერატურის მატებას შორის კავშირი შეიძლება შეფასდეს შემდეგი გამოყენებით:

თ_ჯ=ტ_ა+ (პ_დ×R_θJA)

სად:

• TJ = შეერთების ტემპერატურა

• TA = გარემოს ტემპერატურა

• PD = დენის გაფრქვევა

• RθJA = შეერთება გარემოს თერმული წინააღმდეგობა

ეს ურთიერთობა ძალზე მნიშვნელოვანია ენერგეტიკულ ელექტრონიკაში, რადგან შეერთების გადაჭარბებულმა ტემპერატურამ შეიძლება გაზარდოს გაჟონვის დენი, შეამციროს ეფექტურობა, დააჩქაროს ნახევარგამტარის დაბერება, გამოიწვიოს თერმული გაქცევა და გამოიწვიოს დიოდის მუდმივი უკმარისობა.

მაგალითად, შოთკის დიოდი იშლება 1 W სიმძლავრის RthJA მნიშვნელობით 80°C/W შეიძლება განიცადოს 80°C შეერთების ტემპერატურა იზრდება გარემოს ტემპერატურაზე.თუ გარემომცველი ჰაერის ტემპერატურაა 40°C, შეერთების ტემპერატურა შეიძლება მიუახლოვდეს 120°C, რამაც შეიძლება მნიშვნელოვნად გაზარდოს თერმული სტრესი და შეამციროს გრძელვადიანი საიმედოობა.

PCB პრაქტიკულ დიზაინში, კომპაქტური SOD-323 Schottky დიოდი მუშაობს 1A დენი შეუძლია გაანადგუროს საკმარისი ენერგია შეერთების ტემპერატურის ამაღლებისთვის 100°C თუ PCB სპილენძის ფართობი შეზღუდულია.თერმული ტესტირება ხშირად აჩვენებს, რომ სპილენძის ჩამოსხმის ზომის გაზრდამ და თერმული ვიზების დამატებამ შეიძლება შესამჩნევად შეამციროს ცხელი წერტილის ტემპერატურა და ხელი შეუწყოს უფრო სტაბილურ გრძელვადიან მუშაობას.

RθJA მნიშვნელობები, როგორც წესი, ჩამოთვლილია ზედაპირული დიოდის მონაცემთა ფურცლებში და ეხმარება უსაფრთხო სამუშაო ტემპერატურის შეფასებას რეალურ PCB პირობებში.უფრო დაბალი თერმული წინააღმდეგობის მნიშვნელობები, როგორც წესი, მიუთითებს უფრო ძლიერ გაგრილების შესაძლებლობაზე და უფრო ეფექტურ სითბოს გადაცემაზე მიმდებარე გარემოში.

მცირე SMD პაკეტებს, როგორც წესი, აქვთ უფრო მაღალი თერმული წინააღმდეგობა, რადგან მათი შემცირებული ზედაპირი ზღუდავს სითბოს გადაცემას PCB-ში და მიმდებარე ჰაერში.

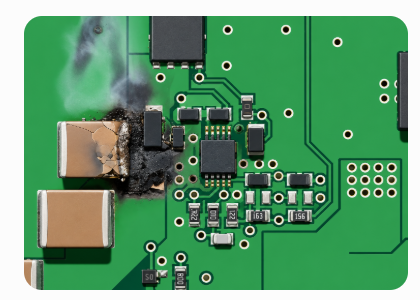

სურათი 7. გახურების დაზიანება, გამოწვეული სითბოს ცუდი გაფრქვევით კომპაქტურ SMD პაკეტებში

რატომ ათბობს მცირე SMD პაკეტები უფრო სწრაფად

მცირე SMD პაკეტები ხშირად უფრო სწრაფად თბება, რადგან მათ აქვთ შეზღუდული თერმული მასა, სითბოს გაფრქვევის მცირე ფართობი, უფრო მაღალი თერმული წინააღმდეგობა, და შემცირებული სპილენძის კონტაქტის ფართობი.

მაგალითად , SOD-523 და SOD-323 პაკეტები შესანიშნავია კომპაქტური სიგნალის აპლიკაციებისთვის, მაგრამ მათ შეუძლიათ იბრძოლონ მაღალი დენის გადართვის სქემებში, სადაც ენერგიის უწყვეტი გაფრქვევა წარმოქმნის მნიშვნელოვან სითბოს.

ტემპერატურის მატებასთან ერთად, გაჟონვის დენი იზრდება, წინა ძაბვის მახასიათებლები იცვლება, ეფექტურობა მცირდება და ნახევარგამტარის დეგრადაცია აჩქარებს.

კომპაქტურ ელექტრონულ მოწყობილობებში, როგორიცაა სმარტფონები და USB-C დამტენები, მჭიდროდ შეფუთული PCB განლაგება შეუძლია სითბოს დაჭერა და თერმული დაგროვების გაუარესება მცირე დიოდური პაკეტების გარშემო.ჰაერის ცუდი ნაკადი კიდევ უფრო ზრდის თერმული სტრესს, რადგან ბუნებრივი კონვექცია შეზღუდულია კომპაქტური შიგთავსებში.

გადახურების რისკები ჩვეულებრივ მცირდება უფრო დიდი დიოდური პაკეტების შერჩევით, PCB ჰაერის ნაკადის ოპტიმიზაციის, სპილენძის სიბრტყის ფართობის გაზრდით, სამუშაო დენის შემცირებით და უფრო მაღალი ეფექტურობის Schottky დიოდების გამოყენებით.

პარამეტრი	აღწერა	მნიშვნელობა
უკუ ძაბვა (Vr)	მაქსიმალური საპირისპირო ძაბვა	ხელს უშლის ავარია
წინ ძაბვა (Vf)	ძაბვის ვარდნა ჩატარების დროს	გავლენას ახდენს ეფექტურობა და სითბოს გამომუშავება
გაჟონვა მიმდინარე (IR)	უკუ მიმდინარე გაჟონვა	მნიშვნელოვანი ამისთვის დაბალი სიმძლავრის სქემები
აღდგენის დრო (trr)	გადართვა აღდგენის სიჩქარე	მნიშვნელოვანი ამისთვის მაღალი სიხშირის ოპერაცია
Junction ტევადობა (Cj)	შენახული გადასახადი ტერმინალებს შორის	გავლენას ახდენს RF და გადართვის შესრულება
მაქსიმალური შეერთების ტემპერატურა (Tj)	უმაღლესი სეიფი სამუშაო ტემპერატურა	ხელს უშლის თერმული დაზიანება

უფრო დიდი დიოდური პაკეტები ზოგადად უზრუნველყოფს დაბალ თერმული წინააღმდეგობას და სითბოს გაფრქვევის უკეთეს შესაძლებლობას.მიუხედავად იმისა, რომ პატარა პაკეტები ხელს უწყობს PCB ზომის შემცირებას, ისინი ხშირად საჭიროებენ უფრო ფრთხილად თერმული მართვას უწყვეტი მიმდინარე დატვირთვის პირობებში.

მიუხედავად იმისა, რომ მცირე ზომის ზედაპირული დიოდური პაკეტები ხელს უწყობს PCB სივრცის მოხმარების შემცირებას, ისინი ხშირად საჭიროებენ უფრო ფრთხილად თერმულ დიზაინს, რადგან მათი შემცირებული ზედაპირი ზღუდავს სითბოს გაფრქვევის შესაძლებლობას უწყვეტი მიმდინარე დატვირთვის პირობებში.

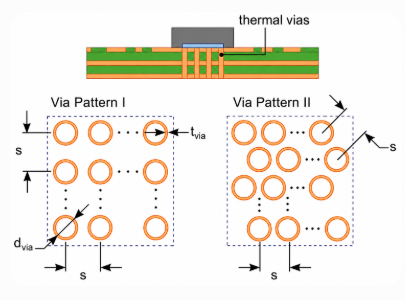

სურათი 8. თერმული ვია შაბლონები, რომლებიც გამოიყენება PCB სითბოს გაფრქვევისა და გაგრილების ეფექტურობის გასაუმჯობესებლად

Thermal Vias და Multi-Layer PCB Cooling

თერმული ვიზები არის მოოქროვილი ხვრელები, რომლებიც გადასცემენ სითბოს ზედა PCB ფენიდან შიდა ან ქვედა სპილენძის სიბრტყეებში.ისინი ხელს უწყობენ სითბოს განაწილებას მრავალ PCB ფენაზე, ნაცვლად სითბოს კონცენტრაციის დიოდური პაკეტის მახლობლად.

თერმული ვიზები ხელს უწყობს შეერთების ტემპერატურის შემცირებას, ხელს უწყობს თერმული გავრცელებას, ამცირებს ცხელ წერტილების წარმოქმნას და აძლიერებს გრძელვადიან საიმედოობას.

მრავალ ფენიანი PCB სპილენძის თვითმფრინავები შემდგომში ხელს უწყობს სითბოს გაფრქვევას, რადგან დიდი შიდა სპილენძის არეები მოქმედებს როგორც თერმული რეზერვუარები, რომლებიც შთანთქავენ და ანაწილებენ სითბოს უფრო ეფექტურად.ეს განსაკუთრებით მნიშვნელოვანია კომპაქტურ მაღალი სიმძლავრის ელექტრონიკაში, სადაც ჰაერის ნაკადი შეზღუდულია.

სურათი 9. ჰაერის ნაკადი აუმჯობესებს SMD დიოდის გაგრილებას

სათანადო ჰაერის ნაკადი აუმჯობესებს SMD დიოდის გაგრილებას და საიმედოობას

ჰაერის ნაკადი ძლიერ მოქმედებს დიოდის მუშაობის ტემპერატურაზე, განსაკუთრებით მაღალი სიმძლავრის აპლიკაციებში.ჰაერის ნაკადის ცუდმა პირობებმა შეიძლება შეინარჩუნოს სითბო PCB ზედაპირის მახლობლად და გაზარდოს შეერთების ტემპერატურა, გაჟონვის დენი, თერმული სტრესი და გაუმართაობის ალბათობა.

გაგრილების ვენტილატორებიდან იძულებითი ჰაერის ნაკადი ხელს უწყობს სითბოს უფრო ეფექტურად ამოღებას და ამცირებს სამუშაო ტემპერატურას მაღალი სიმძლავრის ელექტრონულ სისტემებში, სადაც საჭიროა სითბოს უწყვეტი გაფრქვევა.

ჰაერის ნაკადის ზომიერმა გაუმჯობესებამაც კი შეიძლება მნიშვნელოვნად შეამციროს დიოდური შეერთების ტემპერატურა და უზრუნველყოს გრძელვადიანი მუშაობის სტაბილურობა.

თერმული დერიტირება მაღალი დენის დიზაინში

თერმული დერიტაცია გულისხმობს დიოდის დასაშვები დენის მართვის შესაძლებლობის შემცირებას სამუშაო ტემპერატურის მატებასთან ერთად.

დიოდების მონაცემთა ფურცლების უმეტესობა განსაზღვრავს მიმდინარე რეიტინგებს კონტროლირებად ლაბორატორიულ პირობებში, ხშირად დაახლოებით 25°C გარემოს ტემპერატურაზე.რეალურ ელექტრონულ სისტემებში, სამუშაო ტემპერატურა ხშირად გაცილებით მაღალია.

შეერთების ტემპერატურის მატებასთან ერთად, უსაფრთხო სამუშაო დენი მცირდება, გაჟონვის დენი იზრდება, ელექტროენერგიის გაფრქვევა იზრდება და თერმული გაქცევის რისკი იზრდება.

თერმული დერმატირების მინდვრები ჩვეულებრივ გამოიყენება საიმედოობის მხარდასაჭერად უარეს შემთხვევაში მუშაობის პირობებში, განსაკუთრებით მაღალი სიმძლავრის და მაღალი სიხშირის ელექტრონულ სისტემებში, სადაც სითბოს გამომუშავება უწყვეტია.

თერმული დერმატირების იგნორირებამ შეიძლება გამოიწვიოს კომპონენტების ნაადრევი უკმარისობა, სქემის არასტაბილური ქცევა, გადაჭარბებული გათბობა და პროდუქტის სიცოცხლის ხანგრძლივობის შემცირება.

სათანადო თერმული დიზაინი ეხმარება უზრუნველყოს SMD დიოდების უსაფრთხოდ მუშაობა უწყვეტი ელექტრული და გარემოსდაცვითი სტრესის პირობებში ხანგრძლივი მომსახურების ვადის განმავლობაში.

რეალური PCB თერმული პრობლემები SMD დიოდის აპლიკაციებში

თერმული მართვის პრობლემები საიმედოობის ყველაზე გავრცელებულ გამოწვევებს შორისაა თანამედროვე SMD დიოდების აპლიკაციებში.იმის გამო, რომ SMD პაკეტები კომპაქტურია და მჭიდროდ არის შეფუთული PCB-ებზე, გადაჭარბებულმა სითბოს დაგროვებამ შეიძლება სწრაფად იმოქმედოს ელექტრო მუშაობაზე და გრძელვადიანი მიკროსქემის სტაბილურობაზე.

ერთი საერთო პრაქტიკული პრობლემა ჩნდება პორტატულ ელექტრონიკაში, რომელიც იყენებს კომპაქტურ SOD-323 Schottky დიოდებს ენერგიის მართვისა და საპირისპირო პოლარობის დაცვისთვის.

რეალური PCB თერმული პრობლემა: SOD-323 გადახურება

კომპაქტურ მაღალი დენის სქემებში, SOD-323 Schottky დიოდები შეიძლება გადახურდეს, როდესაც PCB სპილენძის ფართობი ძალიან მცირეა, ჰაერის ნაკადი შეზღუდულია, გადართვის დენი აჭარბებს უსაფრთხო ოპერაციულ ლიმიტებს, არ არსებობს თერმული ხაზები, ან PCB კვალის სიგანე არასაკმარისი.

შეერთების ტემპერატურის მატებასთან ერთად, დიოდმა შეიძლება განიცადოს ეფექტურობის დაქვეითება, გაჟონვის დენი, თერმული გაქცევა, ძაბვის არასტაბილურობა და ნახევარგამტარის ნაადრევი დეგრადაცია.

ხილული სიმპტომები ხშირად მოიცავს PCB-ს გაუფერულებას, დამწვრობის კვალს დიოდის მახლობლად, დატენვის არასტაბილურ ქცევას, დენის კონვერტაციის ეფექტურობის შემცირებას და მიკროსქემის წყვეტილ მუშაობას.

კომპაქტურ USB-C დამტენებში და DC-DC გადამყვანებში Schottky დიოდების გადახურებამ შეიძლება მნიშვნელოვნად შეამციროს დატენვის ეფექტურობა და შეამციროს ახლომდებარე კომპონენტების სიცოცხლის ხანგრძლივობა ლოკალიზებული თერმული სტრესის გამო.

ერთი კომპაქტური USB-C დამტენის დიზაინში, პატარა SOD-323 Schottky დიოდი ზედმეტად ცხელდა უწყვეტი სწრაფი დატენვის დროს, რადგან მიმდებარე PCB სპილენძის ფართობი ძალიან მცირე იყო სითბოს სათანადო გავრცელებისთვის.თერმული გამოსახულებამ გამოავლინა ლოკალიზებული ცხელი წერტილის ტემპერატურა დიოდური პაკეტის მახლობლად, რამაც გამოიწვია არასტაბილური დატენვის შესრულება ხანგრძლივი მუშაობის შემდეგ.დიოდის უფრო დიდი SMA პაკეტით ჩანაცვლებამ და თერმული მილების დამატებამ ხელი შეუწყო სამუშაო ტემპერატურის შემცირებას და გრძელვადიანი საიმედოობის გაუმჯობესებას.

ამ ტიპის გადახურების პრობლემა გვიჩვენებს, თუ როგორ მოქმედებს PCB განლაგების ხარისხი პირდაპირ თერმულ სტაბილურობაზე და ნახევარგამტარის სიცოცხლის ხანგრძლივობაზე კომპაქტურ მაღალი სიმძლავრის ელექტრონულ სისტემებში.

პრაქტიკული PCB თერმული ხსნარი

დიოდური ბალიშების ირგვლივ სპილენძის ჩამოსხმის არეალის გაზრდა ხელს უწყობს თერმული გაფრქვევის გაზრდას სითბოს გავრცელებით უფრო დიდ PCB ზედაპირზე.თერმული საიმედოობა ასევე ჩვეულებრივ მხარდაჭერილია უფრო ფართო სპილენძის კვალის, მრავალშრიანი სპილენძის თვითმფრინავების, თერმული ხაზების, ჰაერის ნაკადის გაუმჯობესებული დიზაინის და უფრო დიდი დიოდური პაკეტების გამოყენებით უფრო მაღალი დენის დატვირთვისთვის.

PCB-ს პრაქტიკულ დიზაინში, ცუდი თერმული მენეჯმენტმა შეიძლება შექმნას ლოკალიზებული ცხელი წერტილის ტემპერატურა, რომელიც აჩქარებს ნახევარგამტარების დაბერებას და ზრდის გრძელვადიანი უკმარისობის სიხშირეს.სათანადო თერმული განლაგების დიზაინი ხელს უწყობს სტაბილური მუშაობის შენარჩუნებას, განსაკუთრებით კომპაქტურ ელექტრონულ სისტემებში, სადაც ჰაერის ნაკადი და გაგრილების სივრცე შეზღუდულია.

თერმული გამოსახულების ანალიზი ხშირად გამოიყენება PCB-ის შემუშავებისას გადახურების კომპონენტების იდენტიფიცირებისთვის და სითბოს განაწილების ოპტიმიზაციის მიზნით მასობრივი წარმოებამდე.

თანამედროვე ელექტრონული სისტემები დიდწილად ეყრდნობა ფრთხილ თერმულ დიზაინს, რადგან ტემპერატურის მცირე ზრდაც კი შეიძლება დიდად იმოქმედოს გრძელვადიან საიმედოობაზე და ელექტრო სტაბილურობაზე.

მნიშვნელოვანი ელექტრული პარამეტრები SMD დიოდის შერჩევისთვის

სწორი SMD დიოდის არჩევა მოითხოვს რამდენიმე მნიშვნელოვანი ელექტრული პარამეტრის ფრთხილად შეფასებას, რომლებიც პირდაპირ გავლენას ახდენენ ეფექტურობაზე, თერმული სტაბილურობაზე, გადართვის შესრულებაზე და გრძელვადიანი მიკროსქემის საიმედოობაზე.

სხვადასხვა ტიპის დიოდები ოპტიმიზებულია სხვადასხვა სამუშაო პირობებისთვის.ზოგი განკუთვნილია მაღალსიჩქარიანი გადართვისთვის, ზოგი კი უპირატესობას ანიჭებს დენის დაცვას, ძაბვის რეგულირებას ან მაღალი დენის მართვის შესაძლებლობებს.ამ ელექტრული პარამეტრების გაგება გვეხმარება კონკრეტული აპლიკაციისთვის ყველაზე შესაფერისი დიოდის დადგენაში.

პარამეტრი	აღწერა	მნიშვნელობა
უკუ ძაბვა (Vr)	მაქსიმალური საპირისპირო ძაბვა	ხელს უშლის ავარია
წინ ძაბვა (Vf)	ძაბვის ვარდნა ჩატარების დროს	გავლენას ახდენს ეფექტურობა და სითბოს გამომუშავება
გაჟონვა მიმდინარე (IR)	უკუ მიმდინარე გაჟონვა	მნიშვნელოვანი ამისთვის დაბალი სიმძლავრის სქემები
აღდგენის დრო (trr)	გადართვა აღდგენის სიჩქარე	მნიშვნელოვანი ამისთვის მაღალი სიხშირის ოპერაცია
Junction ტევადობა (Cj)	შენახული გადასახადი ტერმინალებს შორის	გავლენას ახდენს RF და გადართვის შესრულება
მაქსიმალური შეერთების ტემპერატურა (Tj)	უმაღლესი სეიფი სამუშაო ტემპერატურა	ხელს უშლის თერმული დაზიანება

არასწორი ელექტრული პარამეტრების არჩევამ შეიძლება გამოიწვიოს გადახურება, არასტაბილური მუშაობა, ენერგიის გადაჭარბებული დაკარგვა, ეფექტურობის დაქვეითება, თერმული გაქცევა და კომპონენტების ნაადრევი უკმარისობა.პარამეტრების სწორად შერჩევა ხელს უწყობს მიკროსქემის საიმედოობის, თერმული სტაბილურობის, ენერგოეფექტურობისა და გრძელვადიანი ელექტრონული მუშაობის მხარდაჭერას.

წინა ძაბვა (Vf)

წინა ძაბვა განსაზღვრავს, თუ რამდენი ძაბვა იკარგება, როდესაც დიოდში დენი მიედინება წინა მიკერძოების მუშაობის დროს.

დიოდის ტიპი	ტიპიური წინა ძაბვა
შოტკი დიოდი	0.2V–0.4V
სილიკონი გამსწორებელი დიოდი	0.7V–1.1V

ქვედა წინა ძაბვა პირდაპირ აუმჯობესებს ენერგიის ეფექტურობას, რადგან გამტარობის დროს ნაკლები ელექტრო ენერგია გარდაიქმნება სითბოდ.ეს განსაკუთრებით მნიშვნელოვანია კომპაქტურ ელექტრონიკაში, სადაც თერმული მართვის სივრცე შეზღუდულია.

Schottky დიოდები ჩვეულებრივ შეირჩევა მაღალი ეფექტურობის დენის სქემებისთვის მათი შემცირებული ძაბვის ვარდნისა და სწრაფი გადართვის ქცევის გამო.თუმცა, სტანდარტული სილიკონის გამომსწორებლები შეიძლება უზრუნველყონ უკეთესი ძაბვის ტოლერანტობა და დაბალი გაჟონვის დენი გარკვეულ აპლიკაციებში.

ქვედა წინა ძაბვა ასევე ხელს უწყობს თერმული სტრესის შემცირებას, ეფექტურობის გაუმჯობესებას, შეერთების ტემპერატურის შემცირებას და კომპონენტის სიცოცხლის გახანგრძლივებას.

დენის გაფრქვევის ურთიერთობა:

P=V_ვ×I

წინა ძაბვის მცირე შემცირებამაც კი შეიძლება მნიშვნელოვნად შეამციროს ენერგიის დაკარგვა მაღალი დენის ელექტრონულ სისტემებში.

უკუ ძაბვა (Vr)

საპირისპირო ძაბვის ნიშანი განსაზღვრავს მაქსიმალურ უკუ ძაბვას, რომელსაც დიოდს შეუძლია უსაფრთხოდ გაუძლოს ელექტრული ავარიის დაწყებამდე.თუ გამოყენებული საპირისპირო ძაბვა აღემატება ნომინალურ ზღვარს, დიოდი შეიძლება განიცადოს ზვავის ავარია, გადაჭარბებული გაჟონვის დენი, მუდმივი ნახევარგამტარის დაზიანება და PCB უკმარისობა ძაბვის აწევის დროს.

უკუ ძაბვის რეიტინგები, როგორც წესი, შეირჩევა დამატებითი უსაფრთხოების ზღვრით, რათა დაეხმაროს საიმედოობის შენარჩუნებას გარდამავალი სამუშაო პირობების დროს.საპირისპირო ძაბვის არასაკმარისი ზღვარი ზრდის საიმედოობის გრძელვადიანი პრობლემებისა და ველის მოულოდნელი უკმარისობის რისკს.

გაჟონვის დენი (IR)

გაჟონვის დენი ეხება საპირისპირო დენის მცირე რაოდენობას, რომელიც მიედინება დიოდში უკუ მიკერძოებისას.მიუხედავად იმისა, რომ გაჟონვის დენი ჩვეულებრივ ძალიან მცირეა, გადაჭარბებულმა გაჟონვამ შეიძლება შეამციროს ბატარეის ხანგრძლივობა, შეამციროს ლოდინის ეფექტურობა, გაზარდოს თერმული სტრესი და იმოქმედოს ზუსტი დაბალი სიმძლავრის სქემებზე.

გაჟონვის დენი ჩვეულებრივ იზრდება ტემპერატურის მატებასთან ერთად, საპირისპირო ძაბვა იზრდება და ხდება ნახევარგამტარის დაბერება.დაბალი გაჟონვის შესრულება განსაკუთრებით მნიშვნელოვანია პორტატულ ელექტრონიკაში, ბატარეაზე მომუშავე სისტემებში, IoT მოწყობილობებში და ენერგოეფექტურ მოლოდინის სქემებში.

Schottky დიოდებს, როგორც წესი, აქვთ უფრო მაღალი გაჟონვის დენი, ვიდრე სტანდარტული სილიკონის გამასწორებლები, განსაკუთრებით ამაღლებულ სამუშაო ტემპერატურაზე.

მაგალითადSchottky დიოდები ჩვეულებრივ უზრუნველყოფენ შესანიშნავ ეფექტურობას სწრაფ დამტენებში მათი დაბალი წინა ძაბვის გამო.თუმცა, მათმა მაღალმა გაჟონვის დენმა ამაღლებულ ტემპერატურაზე შეიძლება ოდნავ შეამციროს ლოდინის ეფექტურობა ბატარეით მომუშავე სისტემებში.

ეს გაცვლა მნიშვნელოვანი ხდება დაბალი სიმძლავრის ელექტრონულ დიზაინებში, სადაც ბატარეის ხანგრძლივობა და მინიმალური ლოდინის ენერგიის მოხმარება პრიორიტეტულია.

აღდგენის დრო (trr)

აღდგენის დრო ზომავს, თუ რამდენად სწრაფად წყვეტს დიოდი გამტარობას, როდესაც გადადის წინა მიკერძოებიდან საპირისპიროზე.

დიოდის ტიპი	აღდგენის ტიპიური დრო
სტანდარტული გამსწორებელი	2µs-30µs
სწრაფი აღდგენა დიოდი	50ns–500ns
შოტკი დიოდი	ნულთან ახლოს

აღდგენის დრო სულ უფრო მნიშვნელოვანი ხდება გადართვის სიხშირის მატებასთან ერთად.სტანდარტული მაკორექტირებელი დიოდები ზოგადად მისაღებია დაბალი სიხშირის ელექტრომომარაგებისთვის, მაგრამ მათ შეიძლება გამოიწვიოს გადართვის გადაჭარბებული დანაკარგები მაღალი სიხშირის სქემებში.

მაღალი სიხშირის გადართვის დენის წყაროებში, უფრო ნელი გამომსწორებელი დიოდები შეიძლება გამოიწვიოს გადართვის დამატებითი დანაკარგები, რადგან საპირისპირო აღდგენის დენი გრძელდება გადართვის დროს მოკლე დროში.სწრაფი აღდგენა და Schottky დიოდები ხელს უწყობს ამ დანაკარგების შემცირებას, სითბოს წარმოქმნის შემცირებას და გადამყვანის საერთო ეფექტურობის გაუმჯობესებას.

სწრაფი აღდგენისა და Schottky დიოდები ჩვეულებრივ სასურველია გადართვის დენის წყაროებში, სწრაფ დამტენებში, DC-DC გადამყვანებში, RF დენის სქემებში და მაღალი სიხშირის სამრეწველო სისტემებში.

მათი სწრაფი გადართვის ქცევა ხელს უწყობს გადართვის დანაკარგების შემცირებას, სითბოს წარმოქმნის შემცირებას, ეფექტურობის გაუმჯობესებას, EMI ხმაურის შემცირებას და უკეთესი თერმული სტაბილურობის მხარდაჭერას.

თუმცა, Schottky დიოდებს შეიძლება აჩვენონ უფრო მაღალი საპირისპირო გაჟონვის დენი ამაღლებულ ტემპერატურაზე, რაც გასათვალისწინებელია თერმულად მოთხოვნად გარემოში.

შეერთების ტევადობა (Cj)

შეერთების ტევადობა წარმოადგენს შენახულ ელექტრულ მუხტს დიოდის ტერმინალებს შორის.ეს პარამეტრი პირდაპირ გავლენას ახდენს გადართვის სიჩქარეზე, RF შესრულებაზე, სიგნალის მთლიანობაზე და მაღალი სიხშირის მიკროსქემის ქცევაზე.

ქვედა შეერთების ტევადობა ხელს უწყობს მაღალი სიხშირის გადართვის გაუმჯობესებას, RF სიგნალის სტაბილურობას, საკომუნიკაციო წრედის მუშაობას და სიგნალის დამუშავების სიზუსტეს.

შეერთების ტევადობა განსაკუთრებით მნიშვნელოვანია RF საკომუნიკაციო სისტემებში, უკაბელო ელექტრონიკაში, სიგნალის დამუშავების სქემებში და მაღალსიჩქარიან ციფრულ სისტემებში.გადაჭარბებულმა ტევადობამ შეიძლება გამოიწვიოს სიგნალის დამახინჯება, ნელი გადართვის ქცევა და შემცირებული RF ეფექტურობა.

შეერთების მაქსიმალური ტემპერატურა (Tj)

შეერთების მაქსიმალური ტემპერატურა, რომელიც ჩვეულებრივ იწერება როგორც Tj, განსაზღვრავს დიოდის შიდა ნახევარგამტარული შეერთების უმაღლეს უსაფრთხო სამუშაო ტემპერატურას.

ეს პარამეტრი ძალზე მნიშვნელოვანია, რადგან დიოდი შეიძლება ჩავარდეს მაშინაც კი, როდესაც ძაბვისა და დენის მაჩვენებლები მისაღებია, თუ თერმული მართვა არასაკმარისია.

შეერთების ტემპერატურის მატებასთან ერთად, დიოდმა შეიძლება განიცადოს გაჟონვის დენი, შემცირებული ეფექტურობა, წინა ძაბვის არასტაბილურობა, ნახევარგამტარის დაჩქარებული დაბერება და მუდმივი შიდა დაზიანება.

მაღალი დენის SMD დიოდების აპლიკაციებში, შეერთების გადაჭარბებულმა ტემპერატურამ შეიძლება გამოიწვიოს თერმული გაქცევა.ეს ხდება მაშინ, როდესაც ტემპერატურის მატება ზრდის გაჟონვის დენს და დენის გაფრქვევას, რაც შემდგომ წარმოქმნის კიდევ უფრო მეტ სითბოს და კიდევ უფრო ზრდის შეერთების ტემპერატურას.

თუ თერმული გაქცევა არ არის კონტროლირებადი, დიოდი შეიძლება მოულოდნელად გაფუჭდეს და დააზიანოს მიმდებარე PCB კომპონენტები.

შეერთების მაქსიმალური ტემპერატურის მახლობლად განუწყვეტლივ მუშაობას შეუძლია ასევე შეამციროს კომპონენტის სიცოცხლის ხანგრძლივობა, მაშინაც კი, თუ მყისიერი უკმარისობა არ მოხდება.ამაღლებული ტემპერატურა აჩქარებს ნახევარგამტარების აცვიათ მექანიზმებს და ამცირებს ხანგრძლივ საიმედოობას.

თერმული საიმედოობა ჩვეულებრივ უმჯობესდება უფრო დიდი დიოდური პაკეტების, უფრო ფართო სპილენძის კვალის, უფრო დიდი PCB სპილენძის ჩამოსხმის, თერმული ვიზების, უკეთესი ჰაერის ნაკადის და მიმდინარე დერიტაციის ტექნიკის გამოყენებით.

სწორი თერმული მართვა ხელს უწყობს შეერთების უსაფრთხო ტემპერატურის შენარჩუნებას, გრძელვადიანი საიმედოობის გაუმჯობესებას და თანამედროვე ელექტრონულ სისტემებში კომპონენტების ნაადრევი უკმარისობის რისკს.

მაგალითად, დიოდის მონაცემთა ფურცელზე შეიძლება იყოს მითითებული შეერთების მაქსიმალური ტემპერატურა 150°C და RθJA მნიშვნელობა 90°C/W.ეს მნიშვნელობები გვეხმარება შეფასდეს, შეუძლია თუ არა დიოდს უსაფრთხოდ იმუშაოს გარემოს მოსალოდნელ ტემპერატურაზე და დენის გაფრქვევის პირობებში.

როგორ განვსაზღვროთ SMD დიოდის კოდები და პოლარობა

სურათი 10. SMD დიოდის კათოდის პოლარობის მარკირება

SMD დიოდებთან დაკავშირებული ერთ-ერთი ყველაზე გავრცელებული საძიებო მოთხოვნაა როგორ ამოვიცნოთ SMD დიოდის ნიშნები რადგან მწარმოებლები ხშირად ბეჭდავენ შემოკლებულ SMD კოდებს დიოდურ პაკეტებზე კომპონენტების შეზღუდული ზომის გამო.

კოდი	შესაძლებელია დიოდის ტიპი
A7	გადართვის დიოდი
M7	მაკორექტირებელი დიოდი
T4	TVS დიოდი

იმის გამო, რომ მარკირების სისტემები განსხვავდება მწარმოებლებს შორის, კომპონენტების იდენტიფიკაცია, როგორც წესი, მოწმდება მონაცემთა ცხრილების, SMD კოდების მონაცემთა ბაზებისა და მულტიმეტრიანი დიოდის ტესტირების გამოყენებით.

როგორ შეამოწმოთ SMD დიოდი მულტიმეტრის გამოყენებით

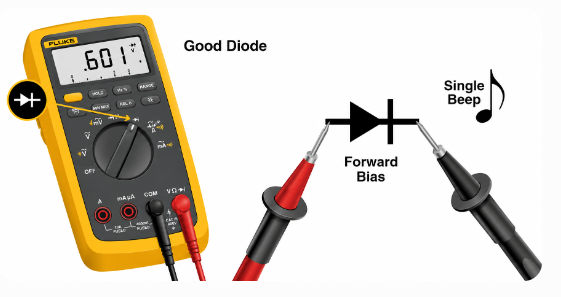

სურათი 11. SMD დიოდის ტესტირება მულტიმეტრით

SMD დიოდის ტესტირება ა მულტიმეტრი ხელს უწყობს საერთო პრობლემების იდენტიფიცირებას, როგორიცაა მოკლე ჩართვა, ღია სქემები, გაჟონვის დაზიანება და თერმული უკმარისობა.სათანადო ტესტირების პროცედურები მნიშვნელოვანია, რადგან არასწორმა გაზომვებმა შეიძლება გამოიწვიოს არაზუსტი დიაგნოზი ან PCB შემთხვევითი დაზიანება.

უსაფრთხოების ზომები ტესტირებამდე

ნებისმიერი დიოდის გაზომვამდე:

1. გამორთეთ და გამორთეთ ელექტროენერგია წრედიდან

2. გამორთეთ კონდენსატორები მთლიანად PCB-ს შეხებამდე

3. მოერიდეთ ენერგიული სქემების ტესტირებას

4. გამოიყენეთ ESD დაცვა მგრძნობიარე ელექტრონიკებთან მუშაობისას

ელექტრომომარაგების, დამტენების და სამრეწველო ელექტრონიკის შიგნით დიდმა კონდენსატორებმა შეიძლება შეინარჩუნონ საშიში ძაბვა დენის ამოღების შემდეგაც კი.კონდენსატორების განმუხტვა ხელს უწყობს ელექტროშოკის და კომპონენტების შემთხვევითი დაზიანების რისკს.

ჩართვაში გაზომვები ასევე ყოველთვის არ არის სრულად სანდო, რადგან მიმდებარე PCB კომპონენტებმა შეიძლება შექმნას ცრუ წაკითხვები.პარალელურმა რეზისტორებმა, კონდენსატორებმა, ინდუქტორებმა და ნახევარგამტარულმა ბილიკებმა შეიძლება გავლენა მოახდინოს მულტიმეტრის გაზომვებზე და წარმოქმნას შეცდომაში შემყვანი შედეგები.

უფრო ზუსტი პრობლემების აღმოსაფხვრელად, დიოდის ერთი მხარე ხშირად ამოღებულია PCB-დან, რათა იზოლირებული იყოს კომპონენტი ტესტირების დროს.

წინ მიკერძოების ტესტი

დააყენეთ მულტიმეტრი დიოდური ტესტირების რეჟიმში.შეაერთეთ წითელი ზონდი ანოდთან და შავი ზონდი კათოდთან.ჯანსაღი დიოდი ჩვეულებრივ აჩვენებს წინა ძაბვის ვარდნას დაახლოებით 0.2V–0.4V შოთკის დიოდებისთვის და 0.6V–0.7V სილიკონის დიოდებისთვის.ეს მაჩვენებლები წარმოადგენს დიოდის წინა ძაბვის ვარდნას გამტარობის დროს.ქვედა წინა ძაბვა Schottky დიოდებში ხელს უწყობს ეფექტურობის გაუმჯობესებას და სითბოს გამომუშავების შემცირებას მაღალი სიხშირის გადართვის სქემებში.

საპირისპირო მიკერძოების ტესტი

დააბრუნეთ მულტიმეტრიანი ზონდები შავი ზონდის ანოდთან და წითელი ზონდის კათოდთან შეერთებით.ჯანსაღი დიოდმა უნდა დაბლოკოს საპირისპირო დენის ნაკადი.მულტიმეტრი ჩვეულებრივ აჩვენებს OL (ღია მარყუჟს) ან ძალიან მაღალ წინააღმდეგობას.თუ გაზომვადი დენი მიედინება საპირისპირო მიკერძოებით, დიოდი შეიძლება განიცადოს გაჟონვის დაზიანება, შეერთების გაფუჭება ან თერმული დეგრადაცია.საპირისპირო გაჟონვის პრობლემები ხშირად უფრო მწვავე ხდება ამაღლებულ სამუშაო ტემპერატურაზე.

საერთო წარუმატებლობის ინდიკატორები

სიმპტომი	შესაძლო მიზეზი
0V ორივე მიმართულებები	მოკლე დიოდი
OL ორივე მიმართულებები	გახსენით დიოდი
არასტაბილური საკითხავი	თერმული დაზიანება ან გაჟონვა

მოკლე დიოდები ჩვეულებრივ ხდება ელექტრული გადატვირთვის, საპირისპირო პოლარობის მოვლენების, ძლიერი გადახურების ან დენის დაზიანების შემდეგ.გახსენით დიოდი გაუმართაობა შეიძლება გამოწვეული იყოს კავშირის მავთულის დაზიანებით, გადაჭარბებული თერმული ციკლით, მექანიკური ბზარით ან წარმოების დეფექტებით.არასტაბილური ან არათანმიმდევრული წაკითხვები შეიძლება მიუთითებდეს შიდა თერმული დაზიანებაზე, გაჟონვის დენის პრობლემებზე, დაბზარულ შედუღების სახსრებზე ან ნახევარგამტარის ნაწილობრივ დეგრადაციაზე.

მაღალი სიხშირის გადართვის სქემებში და ელექტრომომარაგებაში, გაუმართავი SMD დიოდები ასევე შეიძლება გამოიწვიოს გადაჭარბებული სითბოს გამომუშავება, არასტაბილური გამომავალი ძაბვა, გადართვის ხმაური, დატენვის ეფექტურობის დაქვეითება და მიკროსქემის წყვეტილი მუშაობა.

მულტიმეტრის სათანადო ტესტირება ხელს უწყობს გაუმართავი დიოდების სწრაფად იდენტიფიცირებას და მხარს უჭერს პრობლემების უფრო ზუსტ აღმოფხვრას თანამედროვე ელექტრონულ სისტემებში.

საერთო SMD დიოდის გაუმართაობა, PCB დიზაინის შეცდომები და საიმედოობის სტანდარტები

მიუხედავად იმისა, რომ SMD დიოდები ძალიან საიმედოა, მიკროსქემის არასწორი დიზაინი, თერმული სტრესი, ელექტრული გადაძაბვა, ESD ზემოქმედება და შედუღების ცუდი პრაქტიკა მაინც შეიძლება გამოიწვიოს ნაადრევი უკმარისობა და გრძელვადიანი საიმედოობის პრობლემები.

გაუმართაობის საერთო მექანიზმების გააზრება ხელს უწყობს PCB საიმედოობის გაუმჯობესებას და ამცირებს ველის უკმარისობის სიხშირეს საავტომობილო, სამრეწველო, საკომუნიკაციო და ელექტრონულ სისტემებში

საერთო SMD დიოდის გაუმართაობა და პრობლემების მოგვარება

წარუმატებლობის მიზეზი	საერთო სიმპტომი	სავარაუდო შედეგი
ელექტრო ზედმეტი სტრესი	გადახურება	ჭარბი მიმდინარე დაზიანება
გადაჭარბებული სითბო	დამწვრობის ნიშნები	თერმული გაქცეული
ESD ექსპოზიცია	დაკარგა ტალღა დაცვა	TVS დიოდი დეგრადაცია
PCB მოქნილი დაზიანება	წყვეტილი ოპერაცია	გაბზარული შედუღების სახსრები
არასათანადო შედუღება	ძაბვა არასტაბილურობა	უკუ გაჟონვა და არასტაბილური ოპერაცია

გადაჭარბებული თერმული სტრესი და ელექტრული გადაძაბვა რჩება SMD დიოდის უკმარისობის ორ ყველაზე გავრცელებულ მიზეზად თანამედროვე ელექტრონიკაში.საიმედოობის მრავალი პრობლემა წარმოიქმნება არასაკმარისი PCB თერმული დიზაინით, დიოდების არასწორი შერჩევით, არაადეკვატური დენის დაცვისგან, შედუღების სახსრების ცუდი ხარისხით და არასწორი ოპერაციული ძაბვის ზღვარით.

ელექტრული გადაძაბვა ხდება მაშინ, როდესაც დიოდი მუშაობს მისი ძაბვის ან დენის რეიტინგის მიღმა.ამან შეიძლება სწრაფად გაზარდოს შეერთების ტემპერატურა და სამუდამოდ დააზიანოს ნახევარგამტარის სტრუქტურა.

გადაჭარბებული თერმული სტრესი არის კომპაქტური ელექტრონიკის წარუმატებლობის კიდევ ერთი მთავარი მიზეზი, სადაც PCB სპილენძის არასაკმარისი ფართობი ზღუდავს სითბოს გაფრქვევას.

ESD დაზიანება ჩვეულებრივ გავლენას ახდენს TVS დიოდებზე, რომლებიც დამონტაჟებულია USB პორტებში, HDMI ინტერფეისებში, საავტომობილო საკომუნიკაციო სისტემებსა და Ethernet დაცვის სქემებში.განმეორებითი დენის ზემოქმედება დროთა განმავლობაში თანდათან ამცირებს დიოდის დაცვის შესაძლებლობებს.

ჩვეულებრივი PCB დიზაინის შეცდომები SMD დიოდებთან

• მცირე ზომის თერმობალიშები

სპილენძის ცუდი გაფრქვევა ზრდის შეერთების ტემპერატურას და ამცირებს გრძელვადიან საიმედოობას.მცირე თერმული ბალიშები ხელს უშლიან სითბოს ეფექტურად გავრცელებას PCB-ზე.

• TVS არასწორი განთავსება

გარე კონექტორებიდან ძალიან შორს განთავსებული TVS დიოდები ნაკლებად ეფექტური ხდება ESD მოვლენებისა და გარდამავალი ძაბვის მწვერვალების მიმართ.მაღალსიჩქარიანი საკომუნიკაციო სისტემებში, როგორიცაა USB, HDMI და საავტომობილო მონაცემთა ქსელები, TVS დიოდის არასწორმა განთავსებამ შეიძლება დაუშვას ძაბვის დროებითი მწვერვალები მიაღწიოს მგრძნობიარე IC-ებს ჩახშობის დაწყებამდე, რაც ზრდის მიკროსქემის მუდმივი დაზიანების რისკს.

• ნელი გამსწორებლების გამოყენება მაღალსიჩქარიან სქემებში

აღდგენის ნელი დრომ შეიძლება გამოიწვიოს გადართვის ხმაური, გაზრდილი ენერგიის დაკარგვა, შემცირებული ეფექტურობა და EMI პრობლემები.სწრაფი აღდგენა ან Schottky დიოდები ზოგადად სასურველია მაღალი სიხშირის გადართვის პროგრამებში.

• არასწორი უკუ ძაბვის ზღვარი

ოპერაციულ ძაბვასთან ძალიან ახლოს დიოდების შერჩევა ზრდის ავარიის რისკს გარდამავალი ტალღების ან არასტაბილური მუშაობის პირობებში.დიოდის საიმედოობა ხშირად უმჯობესდება სათანადო თერმული მართვის, ადეკვატური ძაბვის ზღვარის, PCB ოპტიმიზებული განლაგების, დიოდის სწორი განლაგების დაუცველ ინტერფეისებთან და საიმედო შედუღების პრაქტიკის კომბინაციით.

სანდოობის სტანდარტები და შესაბამისობის სერთიფიკატები

საიმედოობის სტანდარტები გვეხმარება იმის დადასტურებაში, რომ SMD დიოდებს შეუძლიათ უსაფრთხოდ იმუშაონ მკაცრი ელექტრო, თერმული და გარემო პირობებით.

ფუნქცია	SMD დიოდები	ხვრელის მეშვეობით დიოდები
PCB ზომა	კომპაქტური	უფრო დიდი
წარმოება	ავტომატური SMT	მექანიკური/ტალღური შედუღება
მაღალი სიხშირის შესრულება	უკეთესი	ქვედა
შეკეთება	უფრო რთული	უფრო ადვილია
თერმული გაფრქვევა	ზომიერი	უკეთესია მაღალი სიმძლავრისთვის
საერთო გამოყენება	პორტატული ელექტრონიკა	სამრეწველო სისტემები

შესაბამისობის ტესტირება ხელს უწყობს გრძელვადიანი საიმედოობის, წარმოების თანმიმდევრულობის, პროდუქტის უსაფრთხოების, თერმული გამძლეობისა და გარემოსდაცვითი შესაბამისობის მხარდაჭერას.

SMD დიოდები vs Through-Hole დიოდები

სურათი 12. SMD vs Through-Hole კომპონენტები PCB-ზე

SMD დიოდები და ხვრელების დიოდები ასრულებენ მსგავს ელექტრულ ფუნქციებს, მაგრამ ისინი მნიშვნელოვნად განსხვავდებიან ზომით, წარმოების მეთოდით, თერმული ქცევით, მექანიკური გამძლეობით და PCB ინტეგრირებით.

ფუნქცია	SMD დიოდები	ხვრელის მეშვეობით დიოდები
PCB ზომა	კომპაქტური	უფრო დიდი
წარმოება	ავტომატური SMT	მექანიკური/ტალღური შედუღება
მაღალი სიხშირის შესრულება	უკეთესი	ქვედა
შეკეთება	უფრო რთული	უფრო ადვილია
თერმული გაფრქვევა	ზომიერი	უკეთესია მაღალი სიმძლავრისთვის
საერთო გამოყენება	პორტატული ელექტრონიკა	სამრეწველო სისტემები

SMD დიოდები ზოგადად სასურველია თანამედროვე ელექტრონიკაში, რადგან ისინი მხარს უჭერენ უფრო მცირე PCB განლაგებას, ავტომატიზირებულ მასობრივ წარმოებას, მსუბუქ ელექტრო მოწყობილობებს და გაუმჯობესებულ მაღალი სიხშირის შესრულებას.

მათი მოკლე ელექტრული ბილიკები ხელს უწყობს პარაზიტების ინდუქციურობის და ტევადობის შემცირებას, რაც მათ შესაფერისს ხდის მაღალსიჩქარიანი გადართვის სქემებისთვის, RF საკომუნიკაციო სისტემებისთვის, კომპაქტური დენის გადამყვანებისთვის და მჭიდროდ შეფუთული ელექტრონული მოწყობილობებისთვის.

თუმცა, ხვრელების დიოდები მაინც შეიძლება იყოს სასურველი მაღალი სიმძლავრის სისტემებში, მძიმე დენის აპლიკაციებში, მკაცრ მექანიკურ გარემოში და აღჭურვილობაში, რომელიც საჭიროებს უფრო მარტივ შეკეთებას ან შეცვლას.

იმის გამო, რომ ხვრელების კომპონენტები იყენებენ PCB-ში ჩასმული მავთულის მილებს, ისინი ხშირად უზრუნველყოფენ უფრო ძლიერ მექანიკურ დამაგრებას და სითბოს უკეთეს მართვას დიდი სიმძლავრის მოწყობილობებისთვის.

თანამედროვე ელექტრონულ მოწყობილობებში SMD დიოდები დომინირებს, რადგან კომპაქტური PCB განლაგება და ავტომატური SMT აწყობა მნიშვნელოვნად ამცირებს წარმოების ღირებულებას და ზრდის წარმოების სიჩქარეს.

როგორ ავირჩიოთ სწორი SMD დიოდი

სწორი SMD დიოდის არჩევისთვის საჭიროა ელექტრული მუშაობის, თერმული შესაძლებლობების, საიმედოობის, გადართვის სიჩქარის, პაკეტის ზომისა და გამოყენების მოთხოვნების დაბალანსება.

არასწორი დიოდის გამოყენებამ შეიძლება გამოიწვიოს გადახურება, ძაბვის არასტაბილურობა, ეფექტურობის შემცირება, ენერგიის გადაჭარბებული დაკარგვა და კომპონენტების ნაადრევი უკმარისობა.

დიოდის სწორად შერჩევა ხელს უწყობს გრძელვადიან საიმედოობას, თერმული სტაბილურობას და ელექტრონული სისტემის მთლიან მუშაობას.

განაცხადზე დაფუძნებული შერჩევის სახელმძღვანელო

განაცხადი	რეკომენდებული დიოდი
სწრაფი დამტენი	შოტკი დიოდი
ძაბვა რეგულაცია	ზენერის დიოდი
USB ESD დაცვა	TVS დიოდი
RF tuning	ვარაქტორი დიოდი
AC გასწორება	გამსწორებელი დიოდი

ძირითადი ფაქტორები, რომლებიც გასათვალისწინებელია შერჩევისას

• უკუ ძაბვის რეიტინგი: დიოდი უსაფრთხოდ უნდა გაუძლოს წრედში არსებულ მაქსიმალურ უკუ ძაბვას.ძაბვის არასაკმარისი ზღვარი ზრდის ავარიის რისკს გარდამავალი ძაბვის მწვერვალების დროს.

• დენის დამუშავების შესაძლებლობა: დიოდმა უსაფრთხოდ უნდა უზრუნველყოს როგორც უწყვეტი, ასევე დენის დენის პირობები.უფრო მაღალი მიმდინარე აპლიკაციები ხშირად მოითხოვს უფრო დიდ პაკეტებს, უკეთეს თერმული გაფრქვევას და უფრო ფართო PCB კვალს.

• გადართვის სიჩქარე: მაღალი სიხშირის სქემები საჭიროებს სწრაფ აღდგენას ან Schottky დიოდებს გადართვის დანაკარგების შესამცირებლად და ეფექტურობის გასაუმჯობესებლად.

• თერმული შესრულება: თერმული შესაძლებლობები მნიშვნელოვანია, რადგან შეერთების გადაჭარბებულმა ტემპერატურამ შეიძლება შეამციროს კომპონენტის სიცოცხლე და შეამციროს საიმედოობა.

• PCB სივრცის შეზღუდვები: კომპაქტური ელექტრონული მოწყობილობები ხშირად საჭიროებენ პატარა SMD პაკეტებს მაღალი სიმკვრივის PCB განლაგების მხარდასაჭერად.

თუმცა, პატარა პაკეტებს შეიძლება ჰქონდეს დაბალი თერმული და დენის დამუშავების შესაძლებლობა.

დიოდების შერჩევა სხვადასხვა ინდუსტრიისთვის

• საავტომობილო ელექტრონიკა: ტალღების მაღალი საიმედოობა, ტემპერატურის ფართო ტოლერანტობა და AEC-Q101 შესაბამისობა მნიშვნელოვანია სტაბილური მუშაობის შესანარჩუნებლად მკაცრი ელექტრო და გარემო პირობების პირობებში.

• ელექტრონული მოწყობილობები: კომპაქტური ზომა, დაბალი სიმძლავრის დაკარგვა და მაღალი წარმოების ეფექტურობა ჩვეულებრივ პრიორიტეტულია მჭიდროდ შეფუთულ PCB დიზაინებსა და პორტატულ სისტემებში.

• სამრეწველო სისტემები: თერმული გამძლეობა, მაღალი დენის შესაძლებლობა და გრძელვადიანი საიმედოობა მნიშვნელოვანია უწყვეტი მუშაობისთვის მომთხოვნი ელექტრო გარემოში.

• RF და საკომუნიკაციო სისტემები: სწრაფი გადართვა, დაბალი შეერთების ტევადობა და სტაბილური მაღალი სიხშირის შესრულება ხელს უწყობს სიგნალის მთლიანობის შენარჩუნებას და ეფექტური კომუნიკაციის ქცევას.

სწორი დიოდური პაკეტისა და ელექტრული სპეციფიკაციის არჩევა მნიშვნელოვნად აუმჯობესებს ენერგოეფექტურობას, მიკროსქემის დაცვას და გრძელვადიან საიმედოობას თანამედროვე ელექტრონულ სისტემებში.

დასკვნა

SMD დიოდები ფართოდ გამოიყენება თანამედროვე ელექტრონიკაში ენერგიის ეფექტური კონტროლის, მიკროსქემის დაცვისა და სტაბილური მაღალი სიჩქარით მუშაობის მხარდასაჭერად.დიოდის სწორი შერჩევა დამოკიდებულია ისეთ ფაქტორებზე, როგორიცაა წინა ძაბვა, აღდგენის დრო, თერმული შესრულება და დენის მართვის შესაძლებლობა.კარგი PCB თერმული დიზაინი და სწორი პაკეტის შერჩევა ხელს უწყობს გადახურების შემცირებას და გრძელვადიანი საიმედოობის გაუმჯობესებას.რამდენადაც ელექტრონული მოწყობილობები აგრძელებენ უფრო პატარა და მძლავრი გახდომას, SMD დიოდის ქცევის გაგება სულ უფრო მნიშვნელოვანი ხდება თანამედროვე მიკროსქემის დიზაინში.
